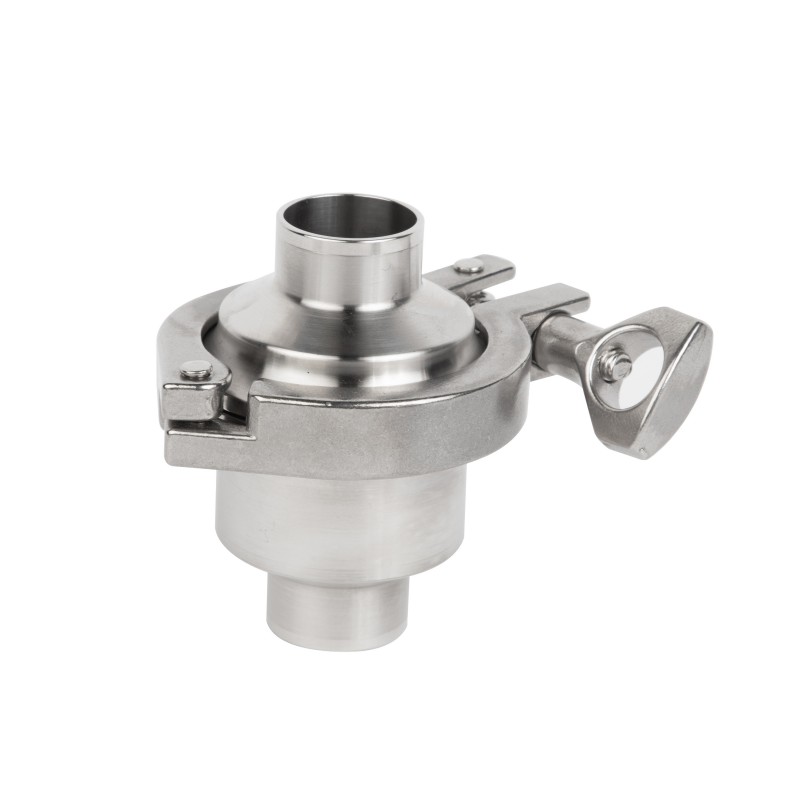

ZH4 サニタリーチェックバルブ

ZH4 サニタリーチェックバルブは、逆流を防止するためにステンレス鋼パイプの設置に使用するように設計されています。

お問い合わせを送信

製品説明

バルブステムの下側圧力が上側圧力とバネ力を超えると、チェックバルブが開きます。上部の圧力が下部の圧力と等しくなると、逆止弁が閉じます。
より高い逆圧がバルブステムに作用し、バルブが閉じます。
ZH4サニタリーチェックバルブには2つのタイプがあります。ZH4-1チェックバルブはクランプ接続方式を採用しており、経済的で実用的で食品分野で広く使用されています。 ZH4-2チェックバルブは、肉厚のバルブ本体と2枚のフランジで構成されており、取り付けと取り外しが簡単です。

パラメータ

技術データ
材料	製品部品への問い合わせ	304L/316L (1.4307/1.4404) 鍛造
	非接触製品部品	304(1.4301)
	EN 10204 3.1B 証明書を提供します
シール材	標準	EPDM
	オプション	NBR、FPM、シリコーン
	シール材質すべてのシール材質は FDA 177.2800 に準拠
温度	温度	-20～+135℃(EPDM)
	滅菌温度	150℃(max20min)
プレッシャー	開放圧力	≈0.08bar
	最高使用圧力	10バール
表面処理	内面	Ra <= 0.8um
	外面	Ra <= 1.6um
繋がり	接続規格	溶接端: DIN 11850 シリーズ2
		溶接端: INCH パイプ標準
	接続規格

クランプシリーズ

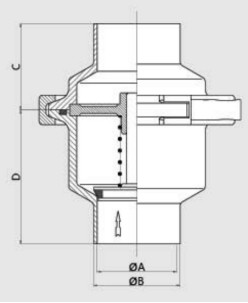

	A	B	C	D
1/2”	9.4	25.2	28.5	39.5
3/4”	15.75	25.2	28.5	39.5
1”	22.1	50.5	38	59
1 1/2”	34.8	50.5	38	59
2”	47.5	64	38	59
2 1/2”	60.2	77.5	38	59
3”	72.9	91	42	59
4”	97.38	119	44	55

溶接シリーズ

	A	B	C	D
1/2”	9.4	12.7	28.5	39.5
3/4”	15.75	19.05	28.5	39.5
1”	22.1	25.4	38	59
1 1/2”	34.8	38.1	38	59
2”	47.5	50.8	38	59
2 1/2”	60.2	63.5	38	59
3”	72.9	76.2	42	59
4”	97.38	101.6	44	55
