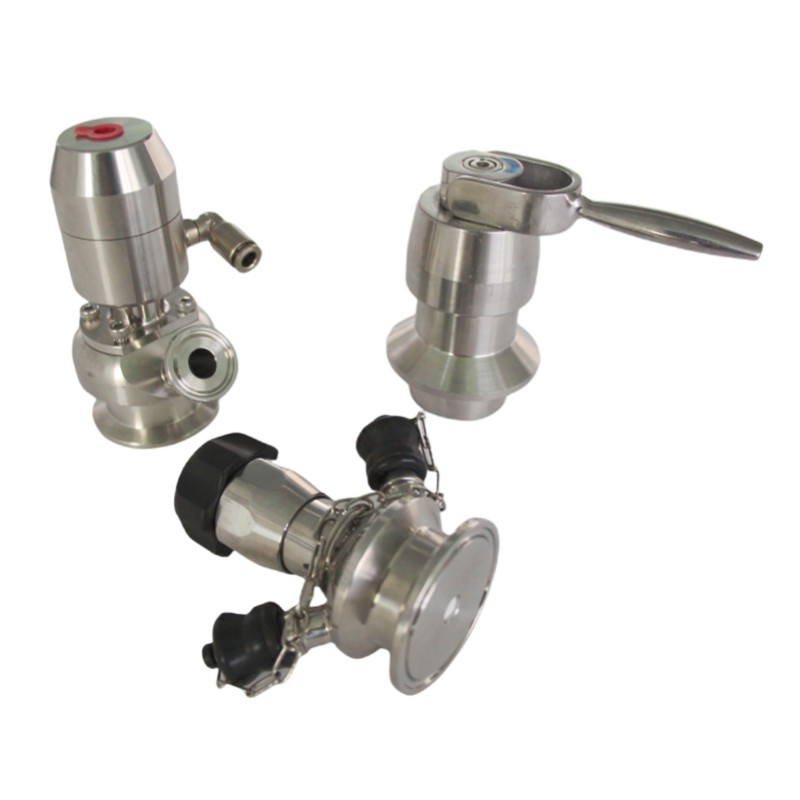

無菌サンプリングバルブ

アセプティックサンプリングバルブシステムPWシリーズは、サンプリング使用の前後に毎回消毒・滅菌処理(SIP)を行う必要があります。材料はダイアフラムで直接シールされています。バルブに行き止まりがなく、掃除が簡単です。また、いつでも連続的に無菌サンプリングを行うこともできます。ワイン、飲料、乳製品、バイオ医薬品産業などの分野で広く使用されています。

お問い合わせを送信

製品説明

サンプリングプロセスを開始する前の、最初の重要なステップは定置滅菌 (SIP) 手順です。この段階では、すべての内部表面が適切に滅菌されていることを確認するために、無菌サンプリングバルブは閉じた位置に保たれます。
サンプリングを開始するには、手動ハンドルを回転させる (調整可能な手動バルブの場合) か、アクチュエータを作動させる (自動バージョンの場合) ことによってバルブが開きます。この動作によりダイヤフラムが持ち上げられ、シャフトコアが開き、滅菌液体がバルブを通ってサンプリングラインに流れることが可能になります。
サンプリングが完了したら、アクチュエータを逆転させてダイヤフラムバルブを閉じます。この段階では、バルブは取り付けられた 2 本のホース間の無菌接続を維持し、再度 SIP 滅菌を行ってシステムの完全な衛生的完全性を確保します。
この無菌サンプリングバルブは、クリーンルーム環境で使用するように設計されており、衛生的な処理と汚染防止が最重要視される製薬、バイオテクノロジー、乳製品、飲料業界での用途に最適です。

パラメータ

技術データ
材料	製品部品への問い合わせ	316L(1.4404)
	非接触製品部品	304(1.4301)
	EN 10204 3.1B 証明書を提供します
シール材	標準	EPDM
	オプション	シリコーン、FPM、PTFE
	すべてのシール材料は FDA 177.2600 に準拠しています。
温度	動作温度	-20～+135℃(EPDM)
	滅菌温度	150℃(max20min)
プレッシャー	使用圧力	≈10bar
	空気圧の制御	5~8bar
表面処理	内面	Ra < 0.8μm
	外面	グリットブラスト

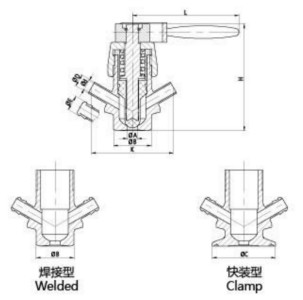

繋がり	接続方法:溶接、ネジ、クランプ
