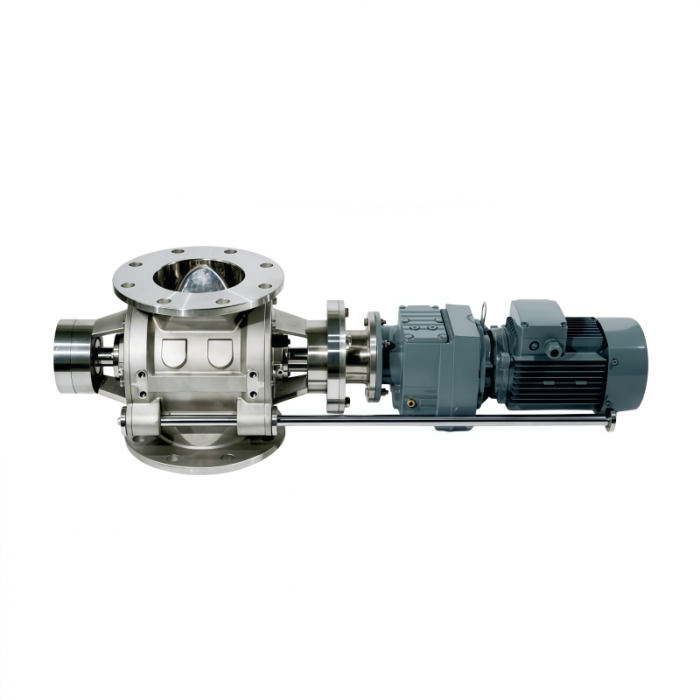

クイッククリーンロータリーエアロックバルブ

動作原理

上部ホッパーに保管されている材料は、重力によってローターポケットに流れ込みます。ローターが連続的に回転すると、材料は制御された方法で連続的に出口から排出されます。したがって、ロータリーバルブにより、バルク固体材料の正確な計量と連続排出が可能になります。

粒状、粉末、その他のバルク固体材料の搬送に広く使用されています。正圧搬送システムと真空搬送システムの両方において、ロータリーバルブは搬送パイプラインに均一かつ安定した供給を提供し、一貫した材料の流れと安定した搬送速度を保証し、信頼性の高いシステム動作を保証します。

シンプルで効率的な供給装置として、ロータリーエアロックバルブは、安定した動作、簡単なローターの取り外し、便利な洗浄を特徴としています。粉体・顆粒の取り扱いに適しており、リチウム電池製造、化学処理、食品、医薬品粉体の取り扱いなどの業界で幅広く応用されています。

また、ロータリーバルブにはガスシールシステムが装備されています。ロータのシール領域にシールガスを導入することにより、安定したガスバリアが形成され、材料の漏れを効果的に防止し、異なる圧力ゾーン間のガスのクロスオーバーを排除します。これにより、正圧搬送条件と真空搬送条件の両方で信頼性の高いパフォーマンスが保証されます。

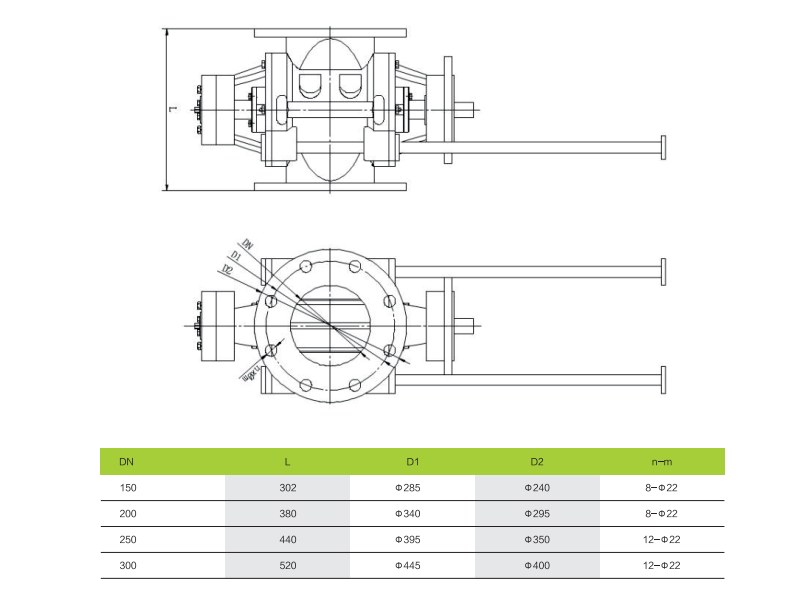

技術仕様

▪ サイズ: DN150 – DN300

▪ 使用圧力: -0.1 MPa ～ 0.15 MPa

▪ アクチュエータ: ギアモーター (標準)

▪ 動作温度: -20°C ～ +150°C

▪ 材質 (金属部品): 316L / 304 ステンレス鋼 (接液部)

 304 ステンレス鋼 (非接液部)

▪ シール材: フルオロエラストマー (FKM)、FDA 21 CFR 177.2660 (標準) に準拠

▪ 表面仕上げ: Ra < 0.4 μm (接液部)

▪ 耐圧タイプ：非気密・非耐圧設計（標準）

▪ 接続規格: GB PN10 / ANSI 150# / DIN PN10 / JIS 10K / HG20592

▪ 接続タイプ: フランジ接続
