高速転送ポート

アイソレーターと搬送システムのための Alpha ポートの統合 – 安全で無菌のマテリアルハンドリング

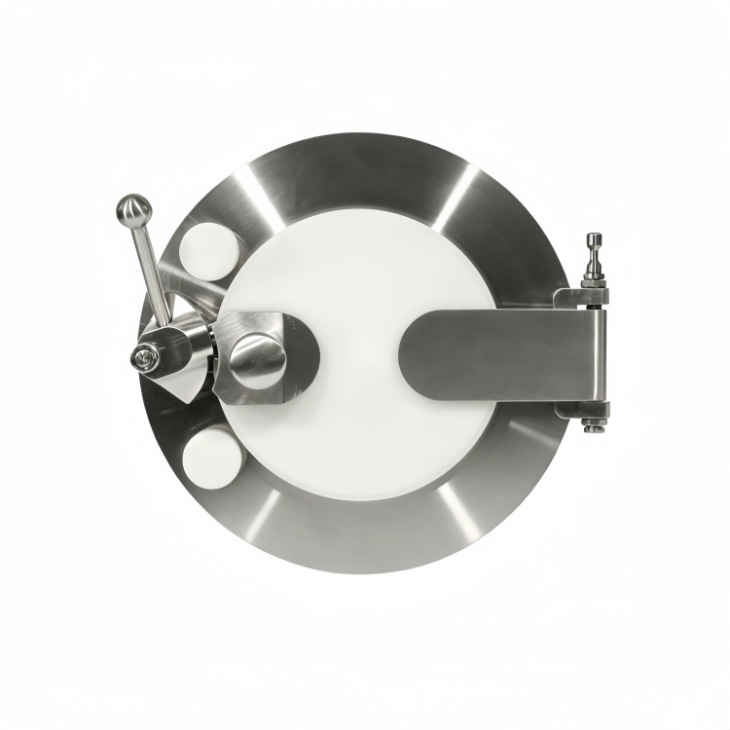

Alpha ポートは、アイソレータまたは格納容器移送システムの入口点と出口点に統合されるように設計されています。ステンレススチールまたはプラスチック製の Beta コンテナとシームレスに接続します。オペレーターはアイソレータ内部からグローブ ポートを介して Alpha ポート ドアを開けることができ、材料を Beta コンテナに安全かつ無菌的に移すことができます。
このシステムは、Alpha ポートのドアが完全に閉じている場合にのみ Beta コンテナを取り外すことができるようにすることで、安全で汚染のない環境を維持します。重要なシールは、ドッキングおよびドッキング解除のプロセスを通じてそのまま残ります。

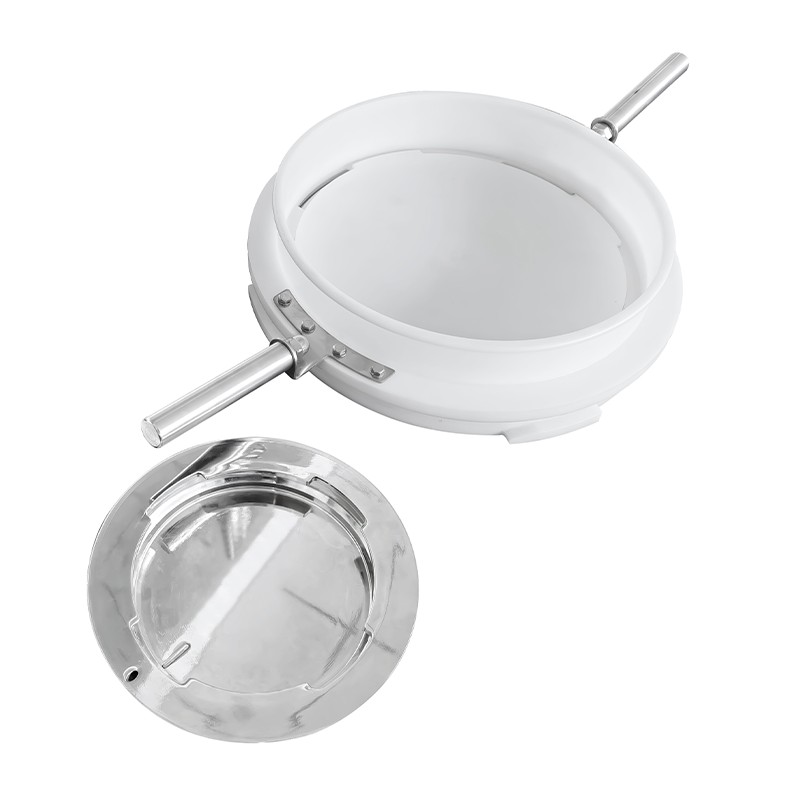

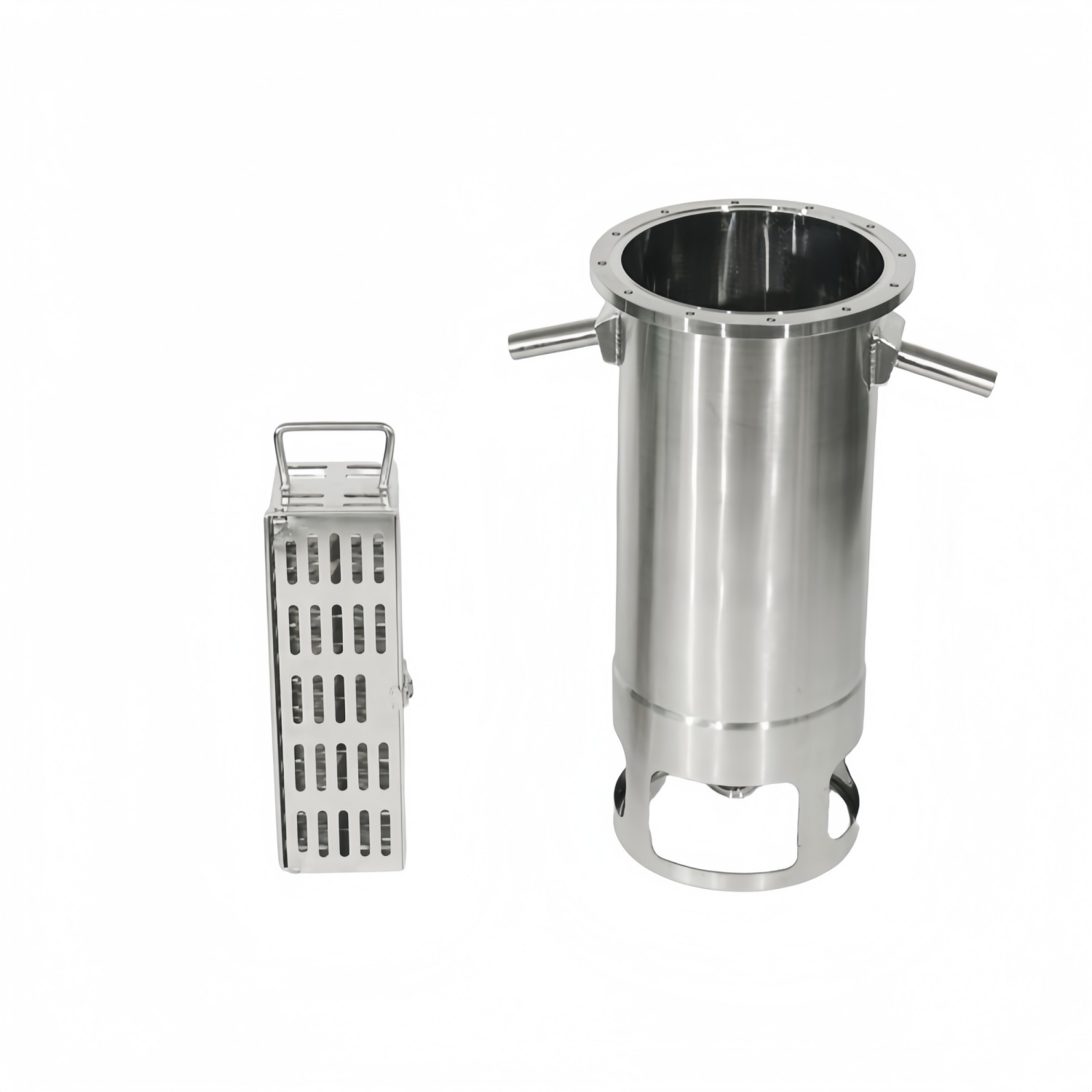

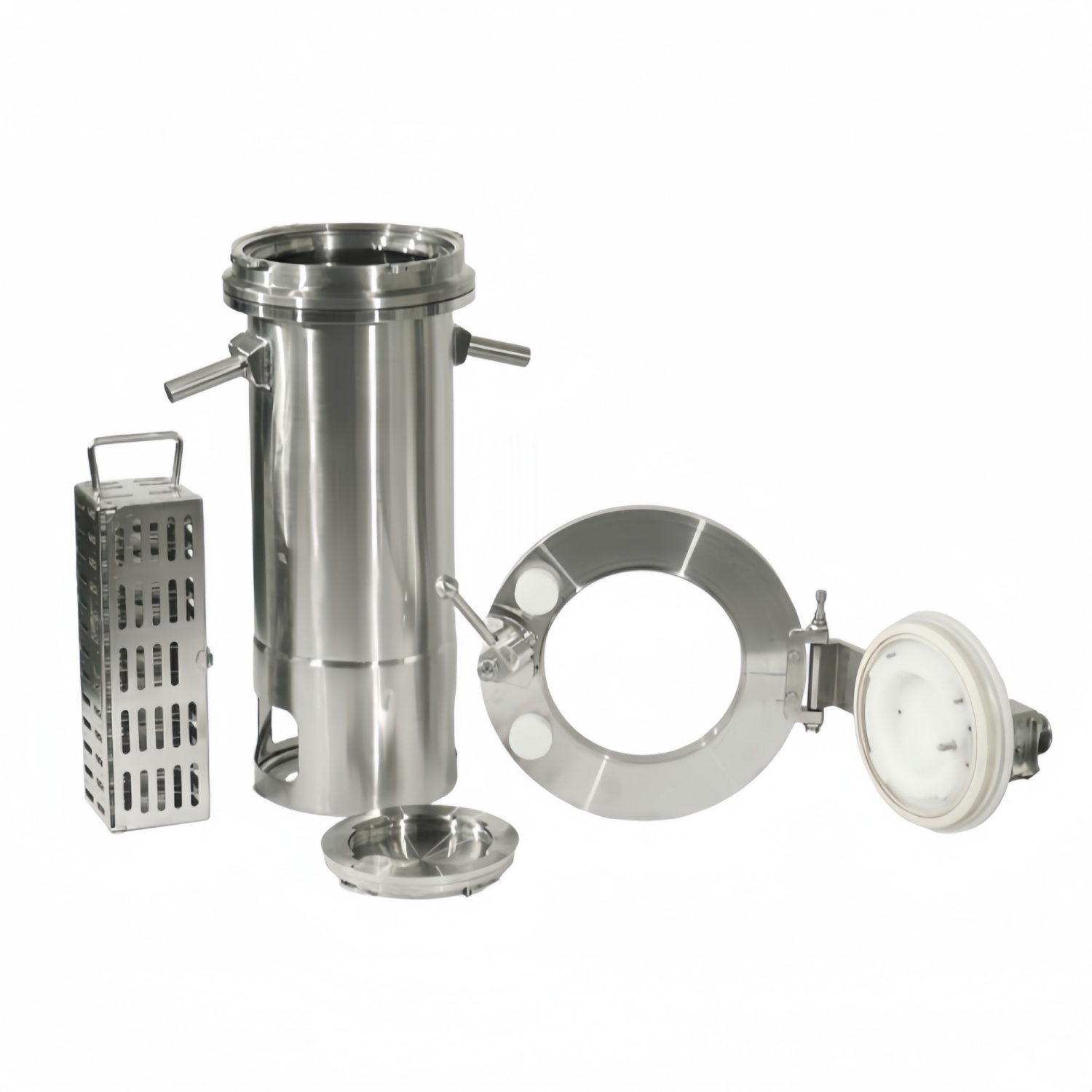

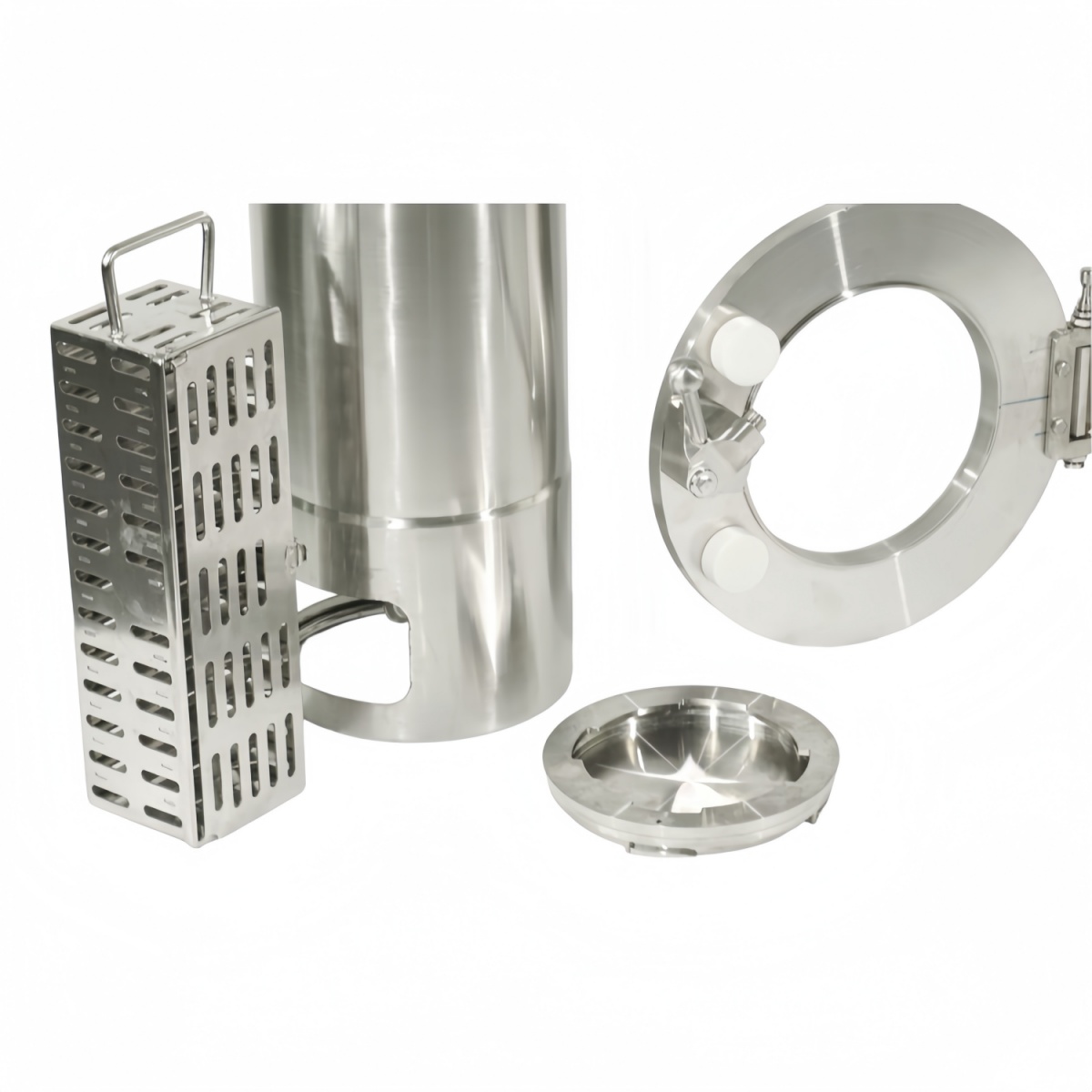

高速転送ポート (RTP) システムは、アルファ ユニットとベータ ユニットの 2 つの主要コンポーネントで構成されます。各ユニットには独自のドア、高性能シール、堅牢なインターロック機構が装備されています。アルファ ユニットは通常、アイソレーターまたはグローブ ボックスの壁に取り付けられますが、ベータ ユニットは持ち運び可能で、封じ込めエリアの内外で製品や廃棄物を移送するために使用されます。

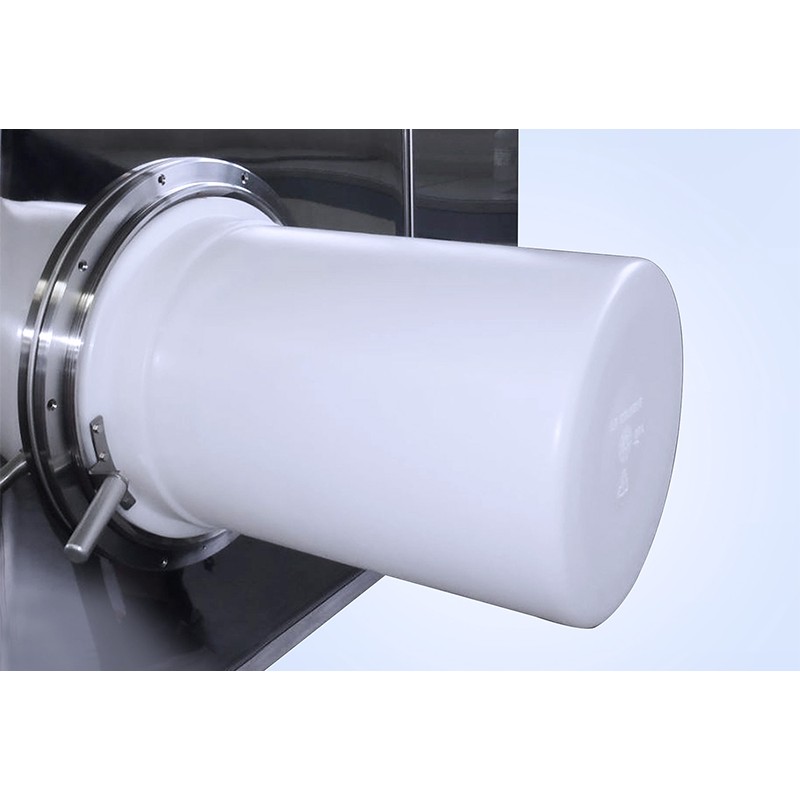

アルファ ユニットとベータ ユニットが適切にドッキングされている場合、無菌環境や封じ込められた環境を侵害することなく、材料を迅速かつ安全に移動できます。 Alpha ポートのインターロック システムは、安全で信頼性の高い Alpha-Beta ドッキングを保証し、Beta ユニットが完全かつ正しく接続されない限り Alpha ドアを開けることができません。

パラメータ

◆本体材質：316Lステンレス鋼（製品接触部）、POM/304ステンレス鋼（非接触部）
◆ シール材質：フッ素ゴム（FKM）、シリコーンゴム — FDA 21 CFR 177.2600（規格）に準拠
◆ 表面仕上げ: Ra < 0.4 μm (製品接触面)。 Ra < 0.8 µm (非接触面)
◆封じ込めレベル：OEB4までの密封分類

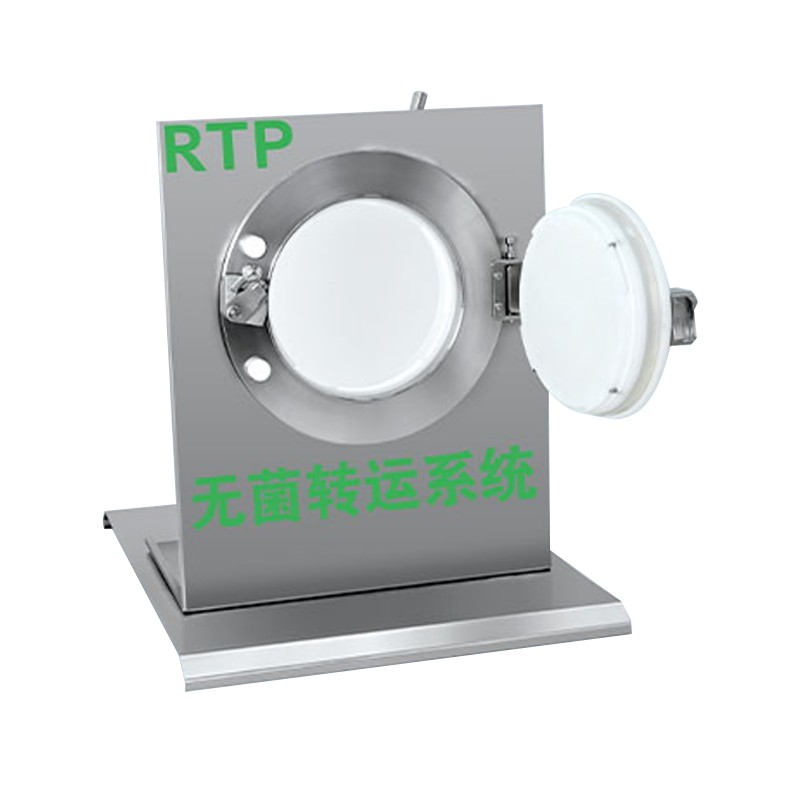

トランスファーシステムの中核となるアルファポートは、確実なインターロック機構により接続・切断時の安全性を完全に確保しています。このシステムは、アルファ コンポーネントとベータ コンポーネント間の相互作用に基づいており、それぞれのコンポーネントにはドア、ロック機構、およびシール要素が装備されています。

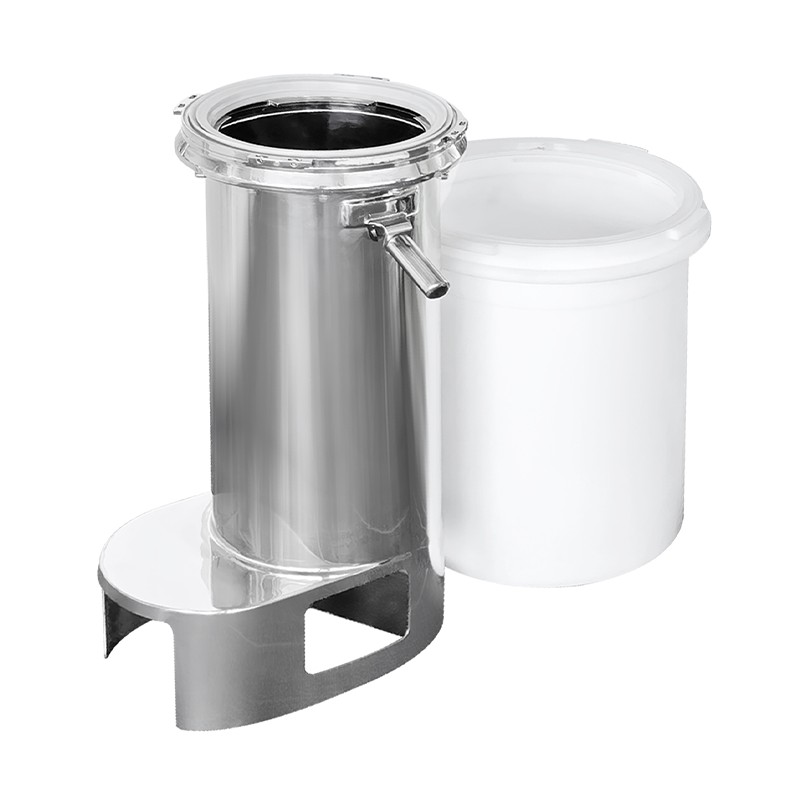

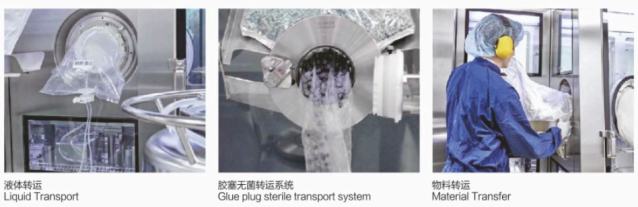

Alpha ユニットは通常、アイソレータ、RABS (アクセス制限システム)、バイオセーフティ キャビネット、またはクリーンルームの壁に設置されます。ベータ ユニットは、無菌環境または密閉環境間でコンポーネント、固体、または液体を安全に移動するために使用されるコンテナ、バッグ、または同様のデバイスで構成されます。

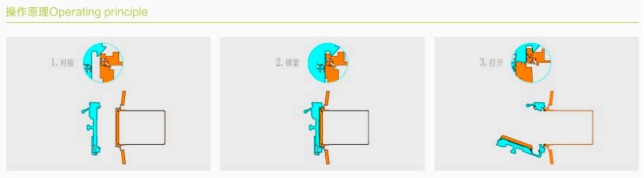

手動60°回転接続:

アルファ コンポーネントとベータ コンポーネントは、手動で 60 度回転させることでしっかりと接続されます。適切にドッキングすると、各コンポーネントのドアがそれぞれのハウジングから外れ、1 つのユニットとしてロックされます。リップシールにより、信頼性の高い気密接続が保証されます。この時点で、無菌性や封じ込めの完全性を損なうことなくドアを開けることができます。

すぐに使える (RTU)
賞味期限: 24 か月 (平均)

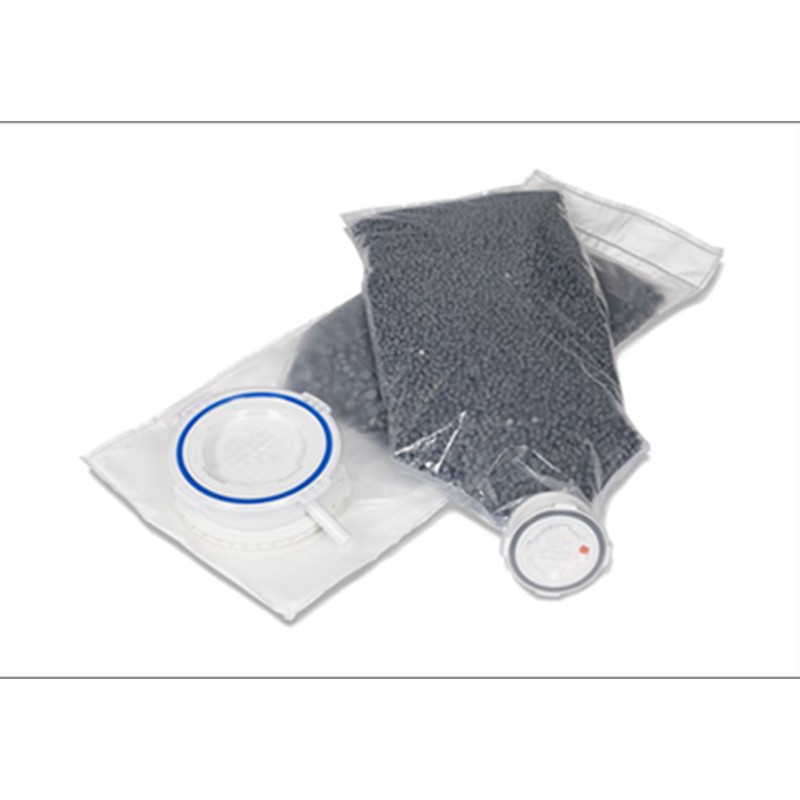

袋容量：用途に合わせて10Lから150Lまで幅広く取り揃えております。
