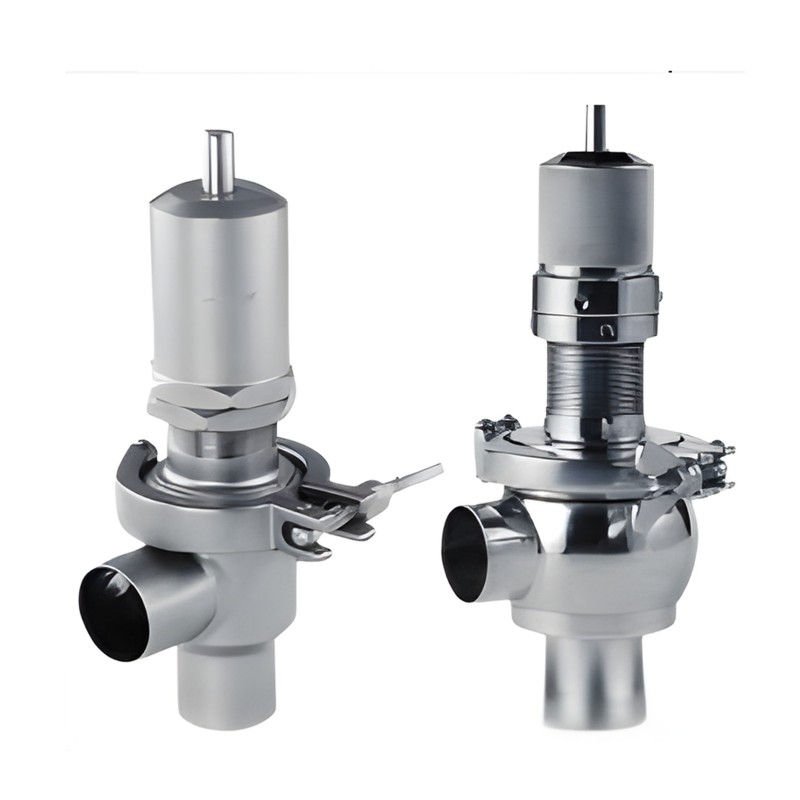

AQ3 サニタリー安全弁

AQ3 衛生安全弁は衛生的なステンレス鋼の安全弁で、その設計は製薬業界の設備の保護に適しています。ラインやポンプを保護するための安全目的で圧力バイパスを実行するために使用されます。継手、タンクなど。

お問い合わせを送信

製品説明

通常の動作条件下では、この圧力リリーフバルブは閉じた位置に留まります。 AQ3 サニタリー安全バルブは、圧力ナットを使用して内部スプリングを調整することにより、特定の安全圧力に工場で校正されています。この事前設定された圧力制限は、処理システムを過圧力や潜在的な損傷から保護するための安全装置として機能します。
システム圧力が校正されたしきい値を超えると、バルブが自動的に開き、過剰な流体が通過できるようになります。この即時圧力解放により、システムの安定性が維持され、衛生的な処理ライン内での安全な操作が保証されます。
汎用性を高めるために、バルブには手動ハンドルも付属しています。この機能により、バルブの部分的な開放が可能になり、CIP (定置洗浄) プロセス中に洗浄剤の制御された通過が可能になり、分解することなく最適な衛生状態が確保されます。
このバルブは高品質のステンレス鋼で作られており、信頼性が高く衛生的な圧力解放ソリューションを必要とする乳製品、飲料、製薬、食品業界での使用に最適です。

パラメータ

技術データ
材料	製品部品への問い合わせ	304L/316L(1.4307/1.4404)
	非接触製品部品	304(1.4301)
	EN 10204 3.1B 証明書を提供します
シール材	標準	EPDM
	オプション	シリコーン、PTFE、FPM、NBR
	シール材質は FDA 177.2600 に準拠
温度	稼働中の作業温度	-20～+135℃(EPDM)
	滅菌温度	150℃(max20min)
表面処理	内面	Ra ≤ 0.8um
	外面	グリットブラスト
繋がり	接続規格	溶接端: DIN 11850 シリーズ2
		溶接端: INCH パイプ標準
	接続方法：溶接、ネジ、クランプ、フランジ
プレッシャー	空気圧の制御	0-3bar/0-6bar/0-10bar(スプリングの役割による)
		5~8bar

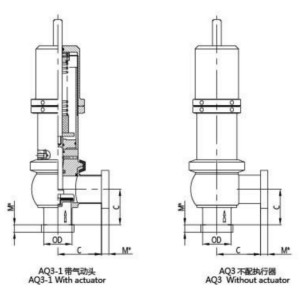

サイズ	A	B	C	d	D	E	H	K	L
DN6	8	30	50.5	6	8	10	97	65	87
DN8	8	30	50.5	8	10	12	97	65	87

DIN規格

サイズ	C	外径	M/3A クランプ
1”	60	25.4*1.65	12.7
1 1/4”	60	31.75*1.65	12.7
1 1/2”	70	38.1*1.65	12.7
2”	80	50.8*1.65	12.7
2 1/2”	95	63.5*1.65	12.7
3”	115	76.2*1.65	12.7
4”	125	101.6*2.11	15.8

3A規格

サイズ	C	外径	M※(DINクランプ)
DN25	50	29*1.5	12.7
DN32	55	35*1.5	12.7
DN40	57	41*1.5	12.7
DN50	65	53*1.5	12.7
DN65	80	70*2.0	12.7
DN80	95	85*2.0	12.7
DN100	115	104*2.0	15.8

DIN規格

サイズ	C	外径	M※(3Aクランプ)
1”	50	25.4*1.65	12.7
1 1/4”	55	31.75*1.65	12.7
1 1/2”	57	38.1*1.65	12.7
2”	65	50.8*1.65	12.7
2 1/2”	80	63.5*1.65	12.7
3”	95	76.2*1.65	12.7
4”	115	101.6*2.11	15.8
