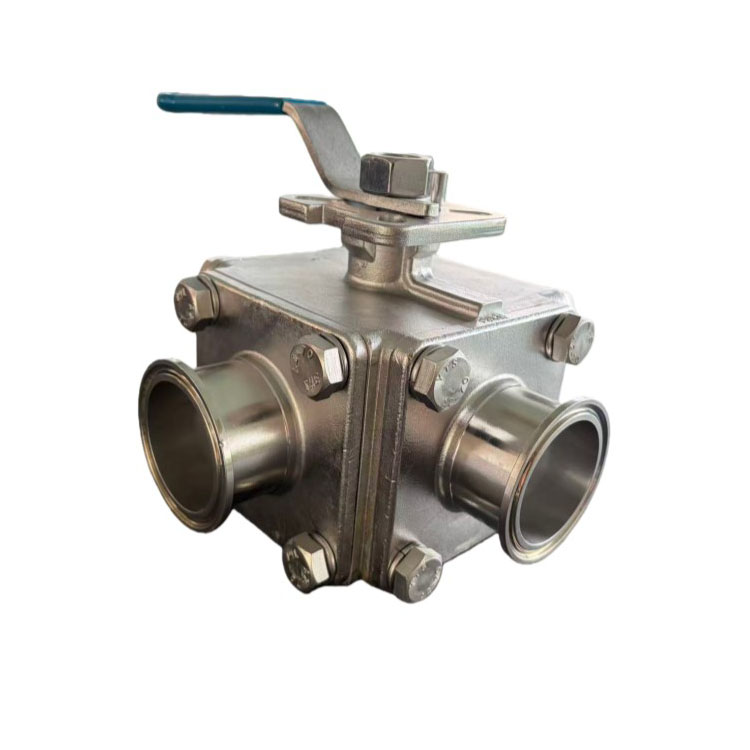

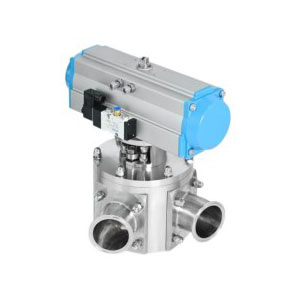

Y型ボールバルブ

Y 型ボールバルブは、回転するバルブコアを通る媒体の流れ方向を制御するバルブです。パイプラインの搬送や重力排出に使用できます。化学工業、新エネルギー、製薬などの分野における高効率流体制御シナリオで広く使用されています。さまざまな作業条件で使用するためのオプション:
膨張可能なエアバッグ、摩擦ゼロ、脱落ゼロ、高シール性のシールで、バルブシールの耐用年数が大幅に向上します。

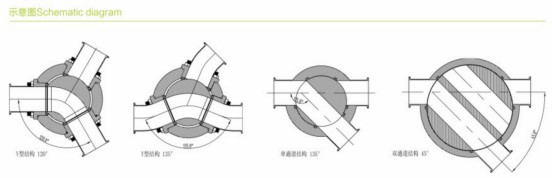

Y字型構造は、弁体の供給ポートと2つの排出ポートの間の角度が120°と135°になるように設計されています。バルブコアは駆動装置を介して回転駆動され、入口端と出口の間の流れまたは切断を実現し、それによって 2 つの異なる流れ方向の切り替えが実現されます。インナーチャンネルカーブタイプによりランナーの急激な回転角度を回避します。
単流路構造で、バルブコアは漏れ量が少ないプラグイン構造で、直流流路は大流量を確保するために設計されており、弁体の供給ポートと2つの排出ポートは135°の角度で設計されています。
・デュアルチャネル構造で、この構造の回転シャント角度は45°、30°などに設計されています。回転角度が小さいため、内部コンポーネントは高摩耗材料の影響をほとんど受けません。材料が摩耗性の場合、内部チャネルの摩耗のみでバルブコアが 180°回転する可能性があり、コンポーネントの寿命が長くなります。
