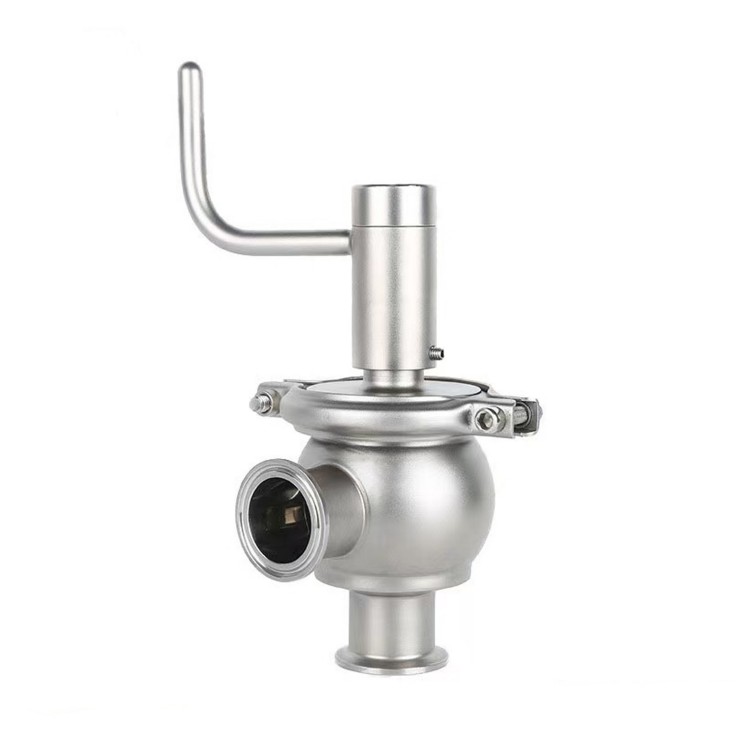

サニタリー手動グローブバルブ

サニタリー手動グローブバルブは、高レベルのシールを確保するために PTFE ベローズまたは金属ベローズを備えた空気圧制御バルブです。製品の外部汚染を効果的に防止し、無菌プロセスを保証します。無菌条件が要求される製薬、バイオテクノロジー、化粧品、食品業界で広く使用されています。

お問い合わせを送信

製品説明

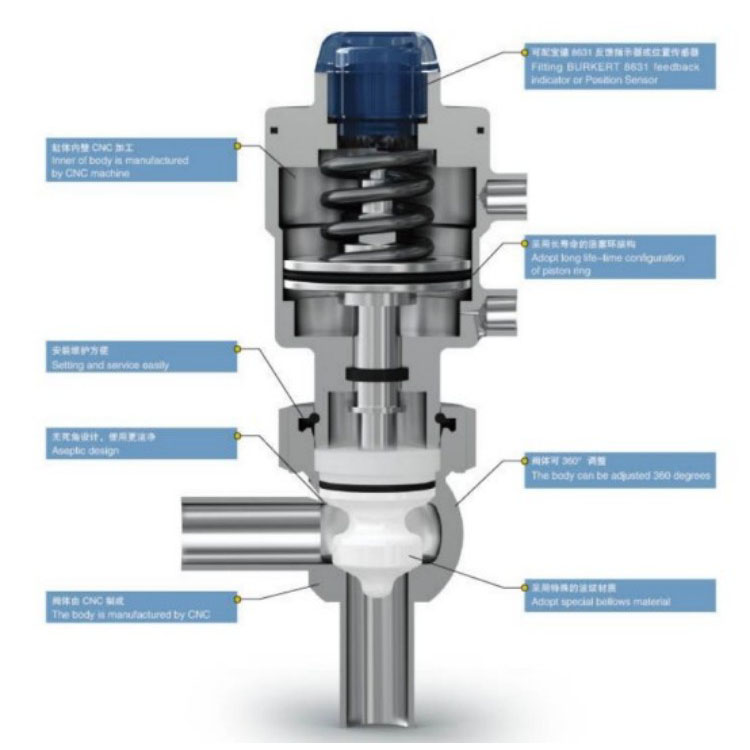

サニタリー手動グローブバルブは、PTFE または金属波形ベローズを備えた格納式スプールを駆動する特別に設計されたアクチュエータのおかげで、滅菌条件下で開閉します。この高度なシール構造により、完全な無菌状態を維持しながら正確な動作が可能になります。このバルブは高性能材料で作られており、SIP (定置滅菌) サイクルを繰り返した後でも優れたシール性能を維持します。
ベローズの滑らかな表面により徹底的な滅菌と洗浄が保証され、独自のシール設計によりバルブ内の潜在的なデッドスペースが排除されるため、汚染のリスクが軽減され、プロセス全体を通じて衛生的な操作が確保されます。

パラメータ

材料	製品部品への問い合わせ	316L(1.4404)
	非接触製品部品	304(1.4301)
	すべての材料は 3.1B の証明書を提供できます
シールマテリア	標準	PTFEベローズ
	オプション	316L/PTFEベローズ
	すべてのシーリング材は FDA 177.1550 に準拠しています。
温度	動作温度	-20～+135℃（PTFE）
	滅菌温度	150℃（最長60分）
プレッシャー	使用圧力	0～5バール
	空気圧の制御	5~8バール
表面処理	内面	Ra≦0.6μm
	外面	Ra≦1.6μm
繋がり	接続規格	溶接端: DIN 11866 シリーズ 1
		溶接端: DIN 11866 シリーズ 3
	接続方法: 溶接、ねじ、クランプ、フランジ
オプション	インテリジェントコントローラー	DC24V
		1電磁弁
	位置センサー	DC24V
		1/2 NPN/PNP ポジションセンサー

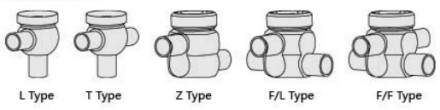

体型
グローブシリーズ：

タンク底シリーズ:

切り替えシリーズ:

WJ4ベローズバルブ：

サイズ	DIN 11866-1
サイズ	DN10	DN15	DN20	DN25	DN32	DN40	DN50
H	92	121.5	142.6	145.6	182.3	185.2	223
H1			213.1	216.1	252.8	255.7	295.5
K	35	50	60	60	80	80	95
B	43	57	68	68	86	B6	102
外径	13*1.5	19*1.5	23*1.5	29*1.5	35*1.5	41*1.5	53*1.5

サイズ	DIN 11864-3
サイズ	1/2"	3/4"	1"	11/2"	2"
H	92	121.2	143.8	183.7	221.9
H1			214.3	254.2	294.4
K	35	50	60	B0	95
B	43	57	68	86	102
外径	12.7*1.65	19.05*1.65	25.4*1.65	38.1*1.65	50.8*1.65

WJ5 ベローズタンク底弁

サイズ	DIN 11866-1
サイズ	DN10	DN15	DN20	DN25	DN32	DN40	DN50
H	92	121.5	142.6	145.6	182.3	185.2	223
H1			38.9	39.5	50	50.1	61.6
H2	19	23	29.7	28.5	41.4	40	52
L	35	50	60	60	80	B0	95
K	43	57	68	68	86	86	102
K	6	6	6	6	8	8	10
B	38	48	65	65	88	8B	120
B1	·		110	110	140	140	160
外径	13*1.5	19*1.5	23*1.5	291.5	35*1.5	41*1.5	53*1.5

E	DIN 11864-3
E	1/2"	3/4"	1"	11/2"	2"
H	92	121.2	143.B	183.7	221.9
H1			37.7	48.6	60.5
H2	19	23	28.5	40	52
L	35	50	60	80	95
K	43	57	68	86	102
K	6	6	6	8	10
B	38	48	65	88	120
B1			110	140	160
外径	12.71.65	19.05*1.65	25.4*1.65	38.1*1.65	50.8*1.65
