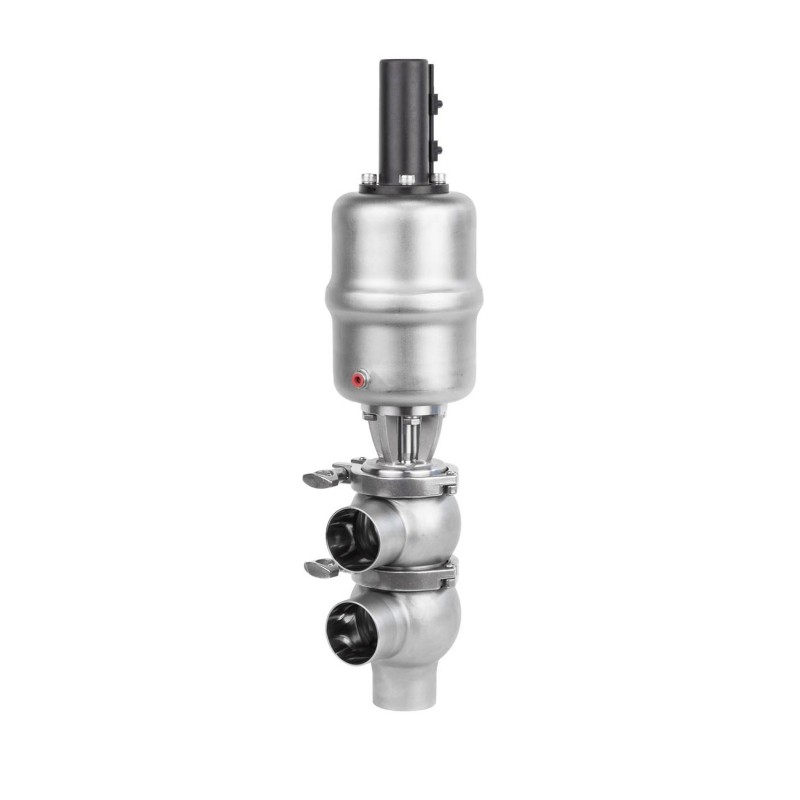

サニタリー分流弁

このサニタリー分流バルブは、同じバルブを流れる 2 つの異なる媒体を安全に分離し、相互汚染を防ぐように設計されています。空気圧制御を備えた実証済みのシングルシートプラットフォームを備えており、乳製品、飲料、医薬品の用途で信頼性の高いパフォーマンスを提供します。コンパクトで洗浄が容易（CIP/SIP対応）、サニタリー流体処理ラインに最適です。

お問い合わせを送信

製品説明

サニタリー分流バルブは、単一のバルブ本体を通る 2 つの異なる製品の流れを安全に分離する必要がある用途向けに設計された、衛生的な空気圧作動のシートバルブです。実証済みのシングルシートバルブプラットフォームに基づくこの高度な設計は、二次汚染ゼロ、正確な制御、バルブ動作の簡単な監視を保証し、要求の厳しい衛生産業における流体処理システムにとって理想的なソリューションとなります。

柔軟で衛生的な構造により、製品の純度、CIP/SIP 互換性、プロセスの安全性が重要となる乳製品、飲料、製薬分野での使用に特に適しています。このバルブは、異なる媒体が同じユニットを通過する場合でも流体の混合を効果的に防止し、最適な製品切り替えと確実なライン洗浄をサポートします。

主な利点:

相互汚染を防ぐための衛生的な混合防止設計
信頼性の高い自動化されたプロセス制御のための空気圧操作
成熟した堅牢なシングルシートバルブプラットフォームをベースとしています
乳製品加工、飲料製造、医薬品グレードの用途に最適
定置洗浄 (CIP) および定置滅菌 (SIP) の互換性を考慮して設計
このバルブは衛生流体処理システムに不可欠なコンポーネントであり、媒体の分離が重要なプロセスにおいて性能と安全性の両方を提供します。

パラメータ

技術データ
材料	製品部品への問い合わせ	316L(1.4404)
	非接触製品部品	304(1.4301)
	EN 102043.1B 証明書を提供します
シール材	標準	EPDM
	オプション	NBR、FPM、シリコーン
	すべてのシール材料は FDA 177.2600 に準拠しています。
温度	動作温度	-20～+135℃（EPDM）
	滅菌温度	150℃（最長20分）
プレッシャー	使用圧力	0~5bar (標準)
	高圧要求への対応
	空気圧の制御	5~8バール
表面処理	内面	Ra≦0.8μm
	外面	グリットブラスト
繋がり	接続規格	溶接端: DIN 11850 シリーズ 2
		溶接端: INCH パイプ標準
	接続方法：溶接、ネジ、クランプ、フランジ

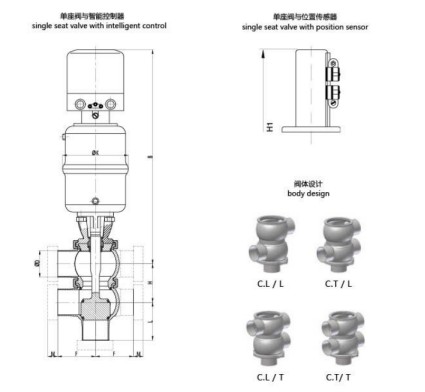

オプション	インテリジェントコントローラー	DC24V
		1/2電磁弁
	位置センサー	DC24V
		2 NPN/PNP 位置センサー

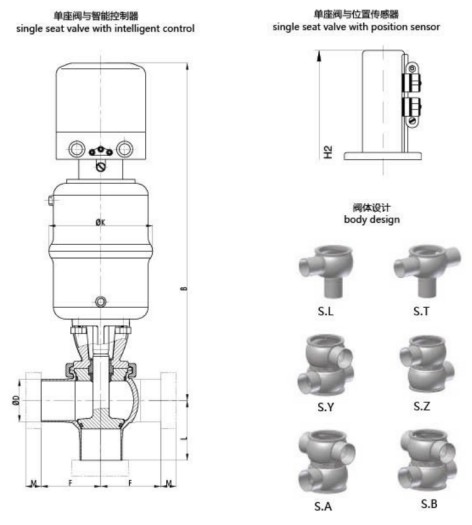

グローブ型シリーズ：

寸法(mm)
DN	B	H	K	F	D	MDINクランプ）
DN25	295	50.5	90	55	29×1.5	21.5
DN40	301	63	90	65	41×1.5	21.5
DN50	326	76	130	75	53×1.5	21.5
DN65	414	93	195	90	70×2.0	28
DN80	418	109	195	110	85*2.0	28
DN100	432	127	195	120	104*2.0	28
インチ	M(3Aクランプ)
1.0インチ	295	50.5	90	55	25.4×1.65	12.7
1.5インチ	301	63	90	65	38.1×1.65	12.7
2.0インチ	325	76	130	75	50.8*1.65	12.7
2.5インチ	335	88	130	85	63.5×1.65	12.7
3.0インチ	417.5	101	195	95	76.2*1.65	12.7
4.0インチ	432	127	195	120	101.6 * 2.11	15.8

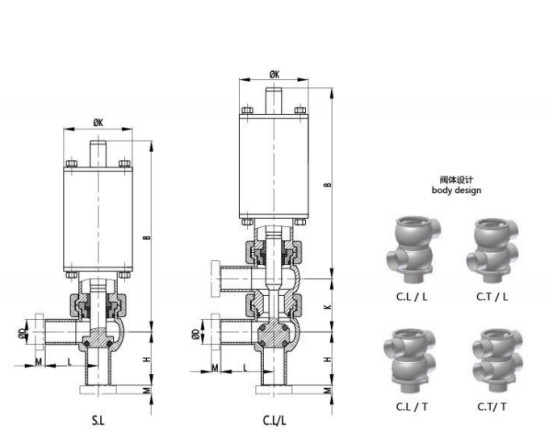

流用シリーズ：

寸法(mm)
DN	B	H	K	F	D	M(DIN湿潤時)
DN25	295	50.5	90	55	29×1.5	21.5
DN40	301	63	90	65	41×1.5	21.5
DN50	326	76	130	75	53×1.5	21.5
DN65	414	93	195	90	70×2.0	28
DN80	418	109	195	110	85*2.0	28
DN100	432	127	195	120	104*2.0	28
インチ	M(3Aクランプ)
1.0フィート	295	50.5	90	55	25.4×1.65	12.7
1.5フィート	301	63	90	65	38.1×1.65	12.7
2.0フィート	325	76	130	75	50.8*1.65	12.7
2.5フィート	335	88	130	85	63.5×1.65	12.7
3.0フィート	417.5	101	195	95	76.2*1.65	12.7
4.0フィート	432	127	195	120	101.6 * 2.11	15.8

ミニシングルバルブ

寸法(mm)
DN	B	H	K	L	D	MDINクランプ）
DN10	144.5	40	52	40	13×1.5	12.7
DNi5	144.5	40	52	40	19×1.5	12.7
インチ	B	H	K	L	外径	M3Aキャンプ)
1月2日	144.5	40	52	40	12.7×1.65	12.7
3/4'	144.5	40	52	40	19.05×1.65	12.7
