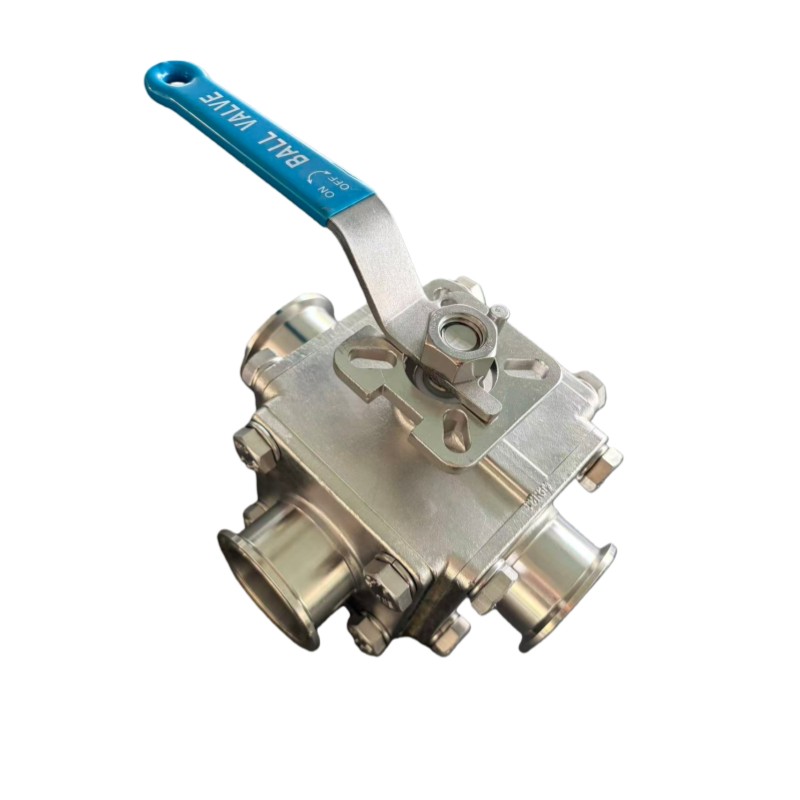

サニタリー角型三方ボールバルブ

このタイプのサニタリー角型三方ボールバルブは、サニタリー移送を制御するために使用されるサニタリーバルブの一種です。食品、飲料の加工に広く使用されています。製薬および化学産業分野。

お問い合わせを送信

製品説明

滅菌温度：150℃（最長20分）
内面処理：Ra≧0.4～0.8μm
表面処理 Ra > 0.4-1.6 μm
直径溶接: 溶接接続: DIN11850-2 & 11850-1/SMS/3A/ISO など。
接続モード: 溶接、クランプ、オスとメス、フランジなど。
材質：ステンレス304、316L
シール: PTFE、PPL

サニタリースクエア三方ボールバルブパラメータ

クランプ式マニュアル付

サイズ	DN	L	ポート	d	D	E	H	S	ISO5211
1/2”	DN15	148	16	12.7	25.2	73.7	89	186.5		F04
3/4”	DN20	155	20	19.05	25.2	77.9	98	218		F05
1”	DN25	168	25	25.4	50.5	84.4	102	218		F05
1 1/4”	DN32	198	32	31.8	50.5	98.95	118.5	135	F05	F07
1 1/2”	DN40	220	38	38.1	50.5	110.7	127	135	F05	F07
2”	DN50	245	50	50.8	64	122.3	139	250	F07	F10
2 1/2”	DN65	270	65	63.5	77.5	135	165.7	252	F07	F10
3	DN80	290	80	76.2	91	146.1	170	252	F07	F10
4	DN100	330	100	101.6	119	164	193	600	F07	F10
