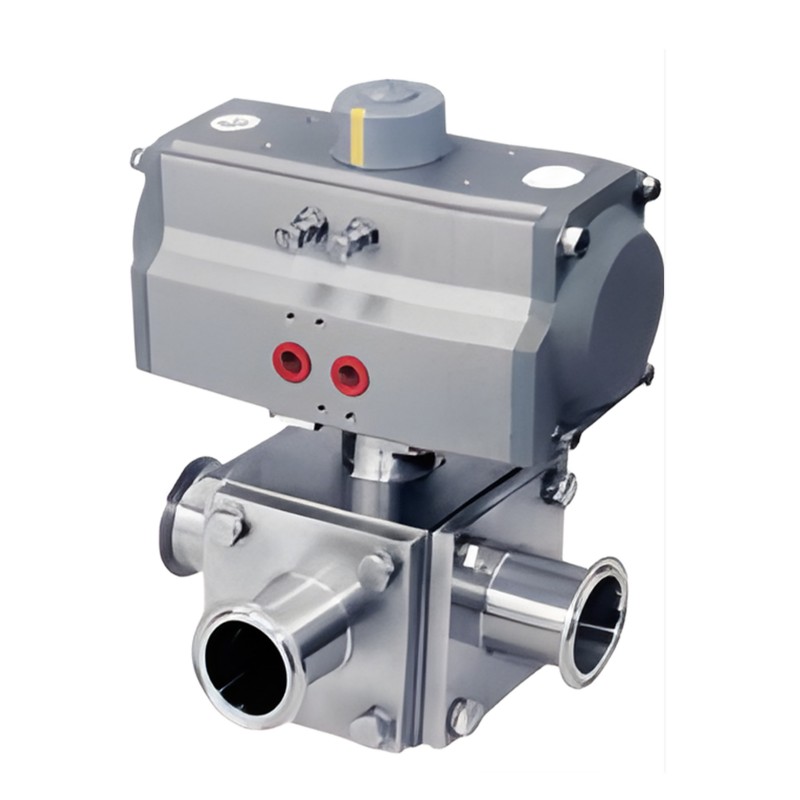

サニタリー空気圧角型三方ボールバルブ

サニタリー空気圧角型三方ボールバルブは衛生的な設計で食品加工分野で広く使用されています。飲料、フルーツジュース、ワイン、バイオ医薬品など、さまざまな柔軟なボディの組み合わせが可能です。たとえば、L-Portor または T-Port は現場で交換可能で、入口と出口を任意に組み合わせて変更することができ、死角や保持力を保証できます。

お問い合わせを送信

製品説明

サイズ: 1インチ～4インチ、DN25～DN100
材質: 316L/1.4404
ガスケット: PTFE/TFM (FDA 177.1550)
温度：-20℃～150℃（標準）、-30℃～200℃（オプション）
圧力: 10--30 bar (シールの材質と温度によって異なります)
動作モード: 手動、空気圧、電動
表面仕上げ：内面 Ra 0.6 um、外面サンドブラスト。
証明書: PED/97/23/EC、3A、FDA
制御: プロセスコントローラーのバルブ位置 (コントローラーディレクトリを参照) C-Top コントロールユニット。 AS-1デバイスネットバス通信端子接続（オプション）、位置センサPNP/NPN（オプション）

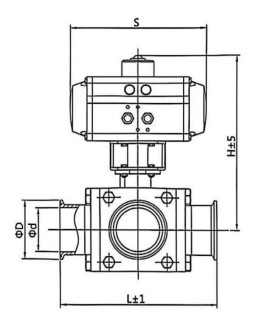

サニタリー空気圧角型三方ボールバルブパラメータ

エアクランプ式

サイズ	DN	L	d	D	H	S
1/2”	DN15	148	12.7	25.2	120	AT52
3/4”	DN20	155	19.05	25.2	134	AT52
1”	DN25	168	25.4	50.5	155	AT52
1 1/4”	DN32	198	31.8	50.5	160	AT52
1 1/2”	DN40	220	38.1	50.5	180	AT52
2”	DN50	245	50.8	64	201	AT63
2 1/2”	DN65	270	63.5	77.5	211	AT75
3	DN80	290	76.2	91	249	AT83
4	DN100	330	101.6	119	309	AT83
