サニタリー空気圧バタフライバルブ

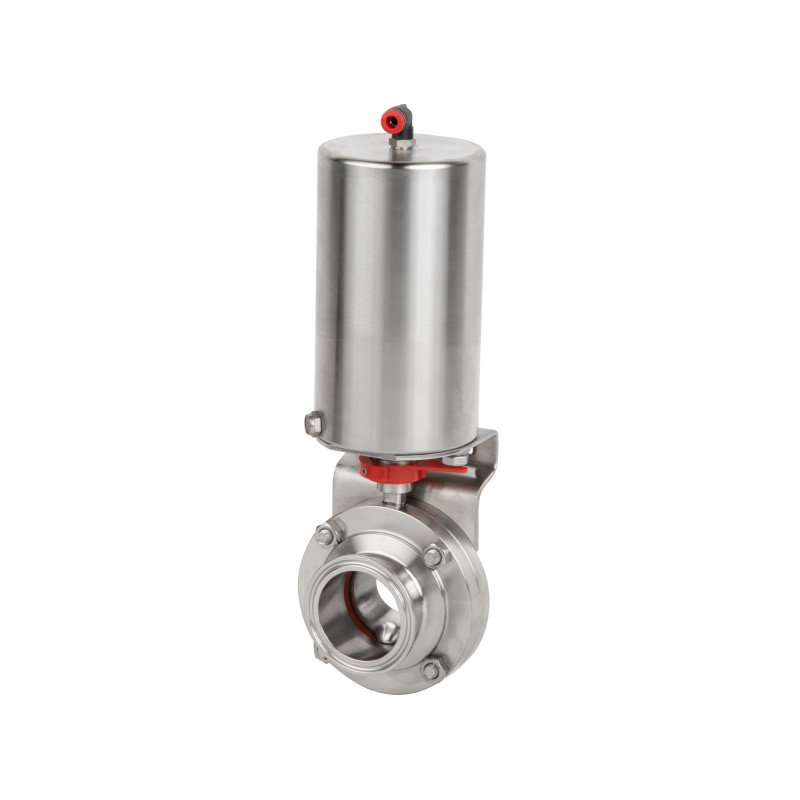

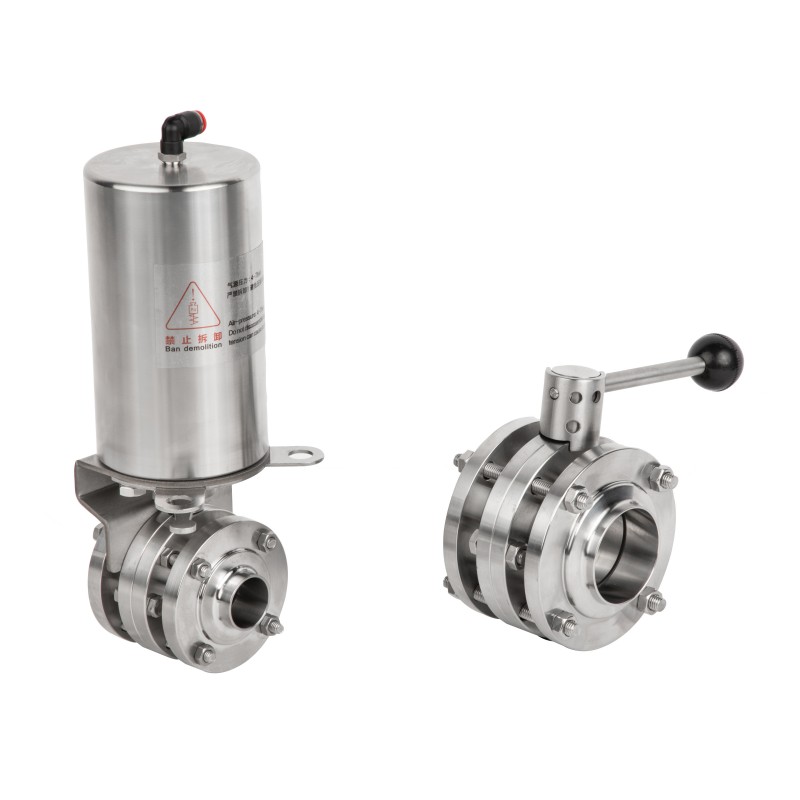

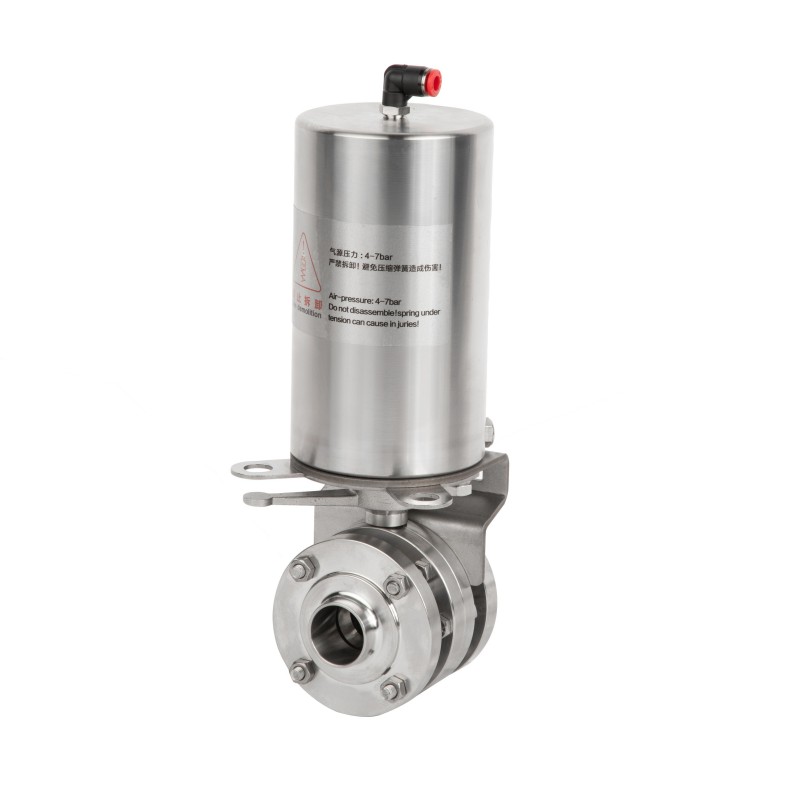

サニタリー空気圧バタフライバルブは、ロックハンドルを使用して手動で制御することも、空気圧アクチュエータを介して自動的に作動させることもできます。アクチュエータには、NC (ノーマルクローズ)、NO (ノーマルオープン)、または複動 (エア/エア) タイプが用意されています。その設計により、信頼性の高い 90° 回転が保証され、トルクが増大して密閉性が高まります。手動ハンドルを使用すると、バルブを複数の位置に固定して流量を正確に調整できます。効率的な遮断と制御が必要な衛生的用途に最適です。

お問い合わせを送信

製品説明

BV6 シリーズサニタリー空気圧バタフライバルブの操作オプションとアクチュエータの設計 - 手動および自動制御
バタフライバルブは、空気圧アクチュエータを介して遠隔操作することも、ハンドルを介して手動で操作することもでき、幅広いプロセス制御アプリケーションに柔軟なソリューションを提供します。
空気圧アクチュエータは、次の 3 つの標準構成で利用できます。
ノーマルクローズ(NC)
ノーマルオープン (NO)
複動形（エアツーオープン/エアツークローズ、A/A）
アクチュエータの設計により、ピストンの軸方向の動きがバルブシャフトの正確な 90° 回転に変換されます。この機構により、弁体がシールリングに接触する際のトルクが大幅に増大し、確実な遮断が保証されます。この強化されたトルクにより、特に要求の高い衛生的なプロセスシステムにおいて、優れたシール性能が実現します。
手動操作の場合、ロックハンドルによりバルブを全開、全閉、半開、またはその他の中間位置を含むさまざまな位置に機械的に固定できます。この機能により、正確な流量調整が可能になり、調整可能な流体制御が必要なアプリケーションに最適です。

パラメータ

空気圧アクチュエータの仕様
制御空気圧: 5 ～ 8 bar
動作温度範囲: -25°C ～ +90°C
空気消費量: 0.26 × P (バール)
最大出力トルク:
空気/スプリング: 35 N・m (5 bar 時)
空気/空気: 65 N・m (5 bar 時)
アクチュエータは 3 つの標準構成で利用できます。
ノーマルクローズ(NC)
ノーマルオープン (NO)
空対空 (A/A)
圧縮空気の品質要件:
最大粒子径：0.01mm
最大油分含有量：0.08ppm
露点：周囲温度より10℃以下
最大含水量: 7.5 g/kg

エアクランプ式

DIN規格クランプタイプ空圧式

サイズ	A	B	L	H
DN20	20	34.5	66	241.5
DN25	26	50.5	66	243
DN32	32	50.5	66	246
DN40	38	50.5	68	249.5
DN50	50	64	70	257.5
DN65	66	91	72	267
DN80	81	106	92	274.5
DN100	100	119	94	284.5

SMS/3A/ISO標準クランプタイプ、エア圧式

サイズ	A	B	L	H
1”	22.1	50.5	66	241.5
1.5インチ	34.9	50.5	68	246
2”	47.5	64	70	253.5
2.5インチ	60.2	77.5	72	261
3”	72.9	91	80	265
4”	97.6	119	94	284.5

エア溶接式

DIN規格溶接タイプエア式

サイズ	A		S	L	H
サイズ	シリーズ1	シリーズ2	S	L	H
DN20	22	23	1.5	44	241.5
DN25	28	29	1.5	44	243
DN32	34	35	1.5	48	246
DN40	40	41	1.5	48	249.5
DN50	52	53	1.5	48	257.5
DN65	70		2	50	267
DN80	85		2	56	274.5
DN100	104		2	60	284.5

SMS/3A/ISO規格エア溶接タイプ

サイズ	A	S	L	H
1”	25.4	1.65	44	241.5
1.5インチ	38.1	1.65	48	246
2”	50.8	1.65	48	253.5
2.5インチ	63.5	1.65	50	261
3”	76.2	1.65	56	265
4”	101.6	2.11	60	284.5

ねじ込みタイプ、空気圧式

DIN規格ねじ込みタイプ、空気圧式

サイズ	A	B	L	H
DN20	20	RD44*1/6”	66	241.5
DN25	26	RD52*1/6”	66	243
DN32	32	RD58*1/6”	66	246
DN40	38	RD65*1/6”	68	249.5
DN50	50	RD78*1/6”	70	257.5
DN65	66	RD95*1/6”	72	267
DN80	81	RD110*1/4”	90	274.5
DN100	100	RD130*1/4”	94	284.5

SMS標準ねじ込みタイプ、空気圧式

サイズ	A	B	L	H
1”	22.1	RD40*1/6”	66	241.5
1.5インチ	34.8	RD60*1/6”	68	246
2”	47.5	RD70*1/6”	70	253.5
2.5インチ	60.2	RD85*1/6”	80	261
3”	72.9	RD98*1/6”	80	265
4”	97.38	RD125*1/6”	94	284.5

3A 標準ねじ込みタイプ、空気圧式

サイズ	A	B	L	H
1”	22.1	37.13*8TPIACME	66	241.5
1 1/2”	34.8	50.65*8TPIACME	68	246
2”	47.5	64.16*8TPIACME	70	253.5
2 1/2”	60.2	77.67*8TPIACME	72	261
3”	72.9	91.19*8TPIACME	80	265
4”	97.38	119.25*6TPIACME	96	284.5

エア式3ピースタイプ

DIN規格3ピースタイプ空圧式

サイズ	A		S	L	H
サイズ	シリーズ1	シリーズ2	S	L	H
DN20	22	23	1.5	100	241.5
DN25	28	29	1.5	88	243
DN32	34	35	1.5	92	246
DN40	40	41	1.5	92	249.5
DN50	52	53	1.5	92	257.5
DN65	70		2	94	267
DN80	85		2	104	274.5
DN100	104		2	104	284.5

SMS/3A/ISO規格エア式3ピースタイプ

サイズ	A	S	L	H
1”	25.4	1.65	88	241.5
1.5インチ	38.1	1.65	92	246
2”	50.8	1.65	92	253.5
2.5インチ	63.5	1.65	94	261
3”	76.2	1.65	104	265
4”	101.6	2.11	104	284.5
