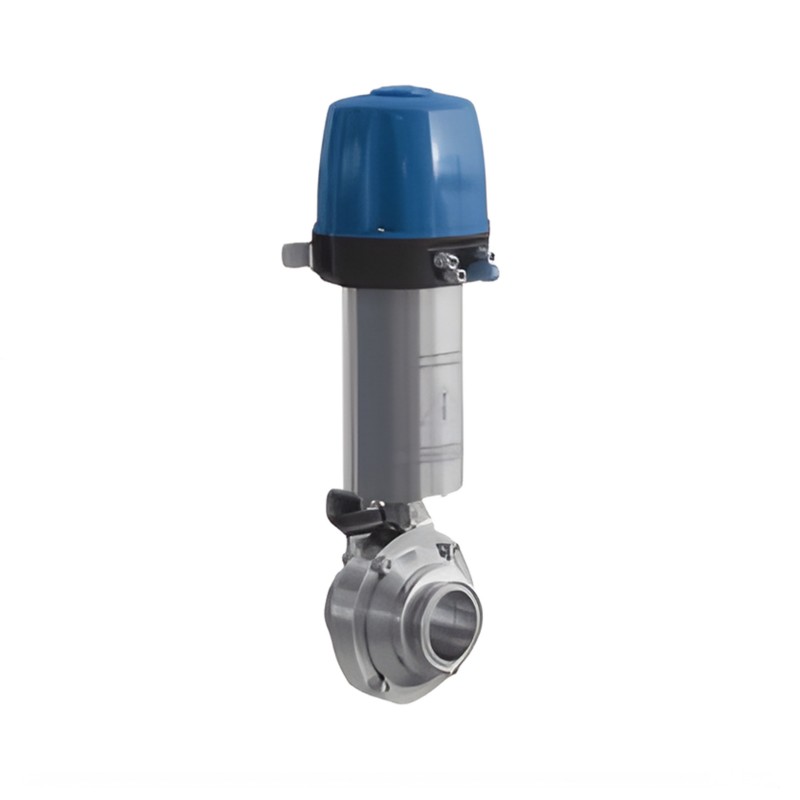

サニタリー空気圧バタフライ型ボールバルブ

サニタリー空気圧バタフライ型ボールバルブは、装填が速く、バルブの掃除が簡単で、粘性媒体や粒状媒体を扱う医療分野に最適です。主に食品、飲料、医薬品、化学品に使用されます。

お問い合わせを送信

製品説明

EVN 10204 3.18 証明書を提供します
すべてのシール素材は FDA 177.2600 に準拠しています。
使用温度: -20~+135℃ (EPDM/PTFE)
滅菌温度：150℃（最長20分）
使用圧力: 1.0 MPa (10 bar)
媒体: 水、飲料、牛乳、薬局など。
接続 3A/DIN/SMS/ISO (溶接、クランプ、ネジ、フランジ)

サニタリー空気圧バタフライ型ボールバルブのパラメータ

ねじ込みタイプ、空気圧式

技パラメータ
材料	製品部品への問い合わせ	304L/316L (1.4307/1.4404) 鍛造
	非接触製品部品	304(1.4301)
	EN 10204 3.1B 証明書を提供します
シール材	標準	PTFE/EPDM
	オプション	FPM/PTFE、HNBR/PTFE、シリコン/PTFE
	すべてのシール素材は FDA 177.2600 に準拠しています。
温度	動作温度	-20～+135℃（EPDM/PTFE）
	滅菌温度	150℃（最長20分）
プレッシャー	使用圧力	10バール
表面処理	内面	Ra <= 0.8 μm
	外面	1.6μm
繋がり	接続規格	溶接端: DIN 11850 シリーズ 2
		溶接端：INCHパイプ規格
	接続方法：溶接、ネジ、クランプ、フランジ

サイズ	d	D	L1	L	H1	H2	W	W1	B
DN25	26	90	40	80	230	160	120.5	AT52	Rd52*1/6”
DN40	38	100	50	100	235	180	120.5	AT52	Rd65*1/6”
DN50	50	116	52.5	105	270	195	156.3	AT63	Rd78*1/6”
DN65	66	142	62.5	125	---	220	156.3	AT75	Rd95*1/6”
DN80	81	172	70	140	---	260	220	AT83	Rd110*1/6”
DN100	100	200	85	170	---	300	220	AT83	Rd130*1/6”
