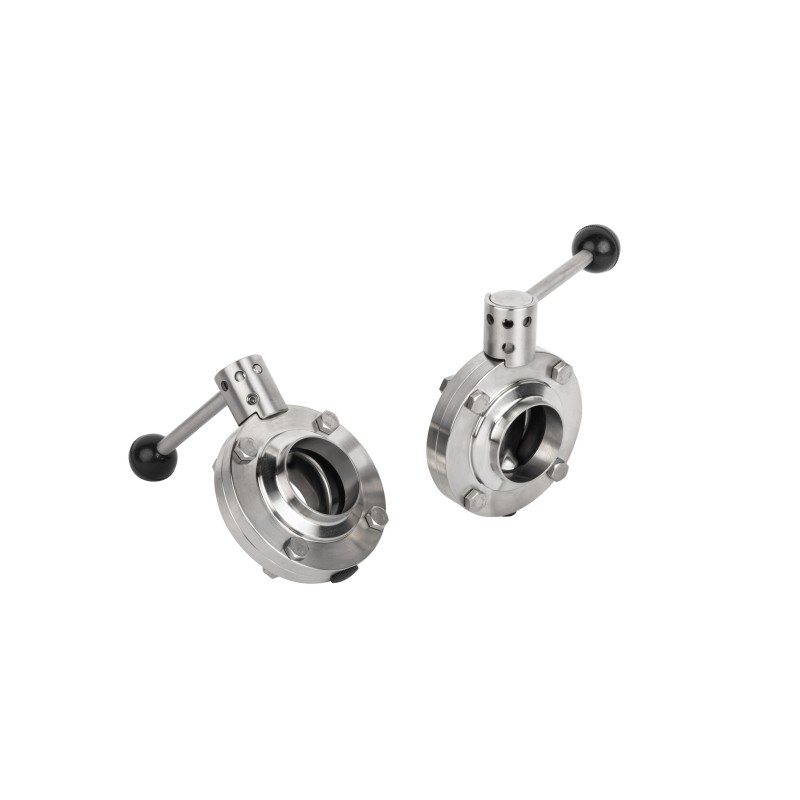

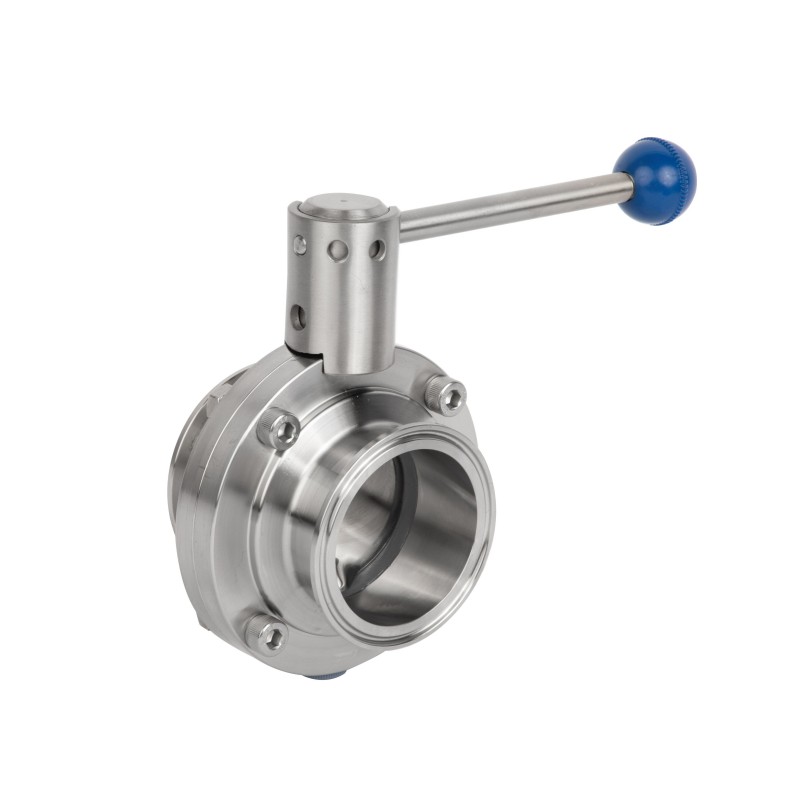

Sanitary Manual Butterfly Valve

サニタリー手動バタフライバルブは、食品、飲料、乳製品、製薬業界で広く使用されているコンパクトで衛生的な流量制御装置です。バルブ本体内で回転するディスクを備えており、迅速な遮断または流量の調整が可能です。手動または自動操作のオプションがあり、優れたシール性能、簡単な洗浄 (CIP/SIP 互換)、低圧力損失を実現します。信頼性が高く、衛生的で効率的な流体制御が必要な用途に最適です。

お問い合わせを送信

製品説明

サニタリーバタフライバルブ – 衛生的な流量制御ソリューション

サニタリー手動バタフライバルブは、バルブ本体内で独自の軸の周りを回転して流量を開閉、または調整する円盤状の閉鎖要素 (バタフライプレート) を備えた流量制御装置です。衛生用途向けに設計されたこれらのバルブは、CIP (Clean-in-Place) および無菌環境が不可欠な乳製品、飲料、製薬、食品加工などの業界で広く使用されています。
通常、バルブは 90° 未満の回転角で動作するため、迅速かつ効率的な動作が可能です。ウォームギア減速機の搭載により、ディスクのセルフロックと正確な位置決めが可能になり、低圧力下でも制御とシールの信頼性が向上します。

衛生的なバタフライバルブの主な利点は次のとおりです。

素早く簡単な操作
流体抵抗と圧力損失が低い
シンプル・コンパクト・軽量設計
低圧での優れたシール性能
頻繁な運転やスラリー輸送に最適
自動化のためのオプションの手動ハンドルまたはアクチュエータ
より高い耐圧性と耐温度性が必要な産業用途では、サニタリー手動バタフライバルブは炭素鋼の本体と金属シールされたディスクで作られ、従来のゴム製シールに代わって使用されます。これらの高性能バタフライバルブは、煙道ガスシステム、煙ダクト、ガスパイプラインで一般的に使用されています。

パラメータ

技術データ
材料	製品部品への問い合わせ	304L/316L (1.4307/1.4404) 鍛造
	非接触製品部品	304(1.4301)
	EN 10204 3.1B 証明書を提供します
シール材	標準	EPDM
	オプション	FPM、シリコン、NBR
	すべてのシール材料は FDA 177.2600 に準拠しています。
温度	使用温度	-20～+135℃（EPDM）
	滅菌温度	150℃（MAX20分）
プレッシャー	使用圧力	0~10バール
	空気圧の制御	5~8バール
表面処理	内面	R≦0.8μm
	外面	R≦1.6μm
繋がり	接続規格	溶接端：DIN11850シリーズ 0.2
		溶接端: INCH パイプ標準

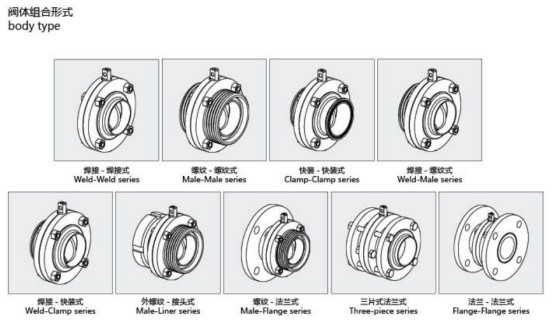

	接続方法：溶接。ネジ、クランプ、フランジ
オプション	インテリジェントコントローラー	DC24V
		1/2電磁弁
	位置センサー	DC24V

		2 NPN/PNP 位置センサー

クランプ式マニュアル付

DIN規格クランプタイプマニュアル付

サイズ	A	B	L	H
DN20	20	34	66	113.5
DN25	26	50.5	66	113.5
DN32	32	50.5	66	125.5
DN40	38	50.5	68	132.5
DN50	50	64	70	145
DN65	66	91	72	163
DN80	81	106	92	190
DN100	100	119	98	210
DN125	125	155	106	239
DN150	150	183	120	288

SMS/3A/ISO規格クランプタイプマニュアル付

サイズ	A	B	L	H
1”	22.1	50.5	66	113.5
1.5インチ	34.8	50.5	68	132.5
2”	47.5	64	70	145
2.5インチ	60.2	77.5	72	163
3”	72.9	91	80	190
4”	97.38	119	94	210

溶接式マニュアル付

DIN規格溶接タイプマニュアル付

サイズ	A		S	L	H
サイズ	シリーズ1	シリーズ2	S	L	H
DN20	22	23	1.5	44	113.5
DN25	28	29	1.5	44	113.5
DN32	34	35	1.5	48	125.5
DN40	40	41	1.5	48	132.5
DN50	52	53	1.5	48	145
DN65	70		2	50	163
DN80	85		2	56	190
DN100	104		2	60	210
DN125	129		2	70	239
DN150	154		2	80	288

SMS/3A/ISO規格溶接タイプマニュアル付

サイズ	A	S	L	H
1”	25.4	1.25	44	113.5
1.5インチ	38.1	1.25	48	132.5
2”	50.8	1.25	48	145
2.5インチ	63.5	1.5	50	163
3”	76.2	1.6	56	190
4”	101.6	2	60	210

ねじ込みタイプマニュアル付

DIN規格ねじ込みタイプマニュアル付

サイズ	A	B	L	H
DN20	20	RD44*1/6”	66	113.5
DN25	26	RD52*1/6”	66	113.5
DN32	32	RD58*1/6”	66	125.5
DN40	38	RD65*1/6”	68	132.5
DN50	50	RD78*1/6”	70	145
DN65	66	RD95*1/6”	72	163
DN80	81	RD110*1/4”	92	190
DN100	100	RD130*1/4”	98	210
DN125	125	RD160*1/4”	106	239
DN150	150	RD190*1/4”	120	288

SMS標準ねじ込みタイプマニュアル付

サイズ	A	B	L	H
SMS25	22.5	RD40*1/6”	66	113.5
SMS38	35.5	RD60*1/6”	68	132.5
SMS51	48.5	RD70*1/6”	70	145
SMS63.5	60.5	RD85*1/6”	72	163
SMS76	72.9	RD98*1/6”	80	190
SMS101.6	97.6	RD125*1/6”	94	210

3A標準ねじ込みタイプマニュアル付

サイズ	A	B	L	H
1”	22.1	37.13*8TPIACME	66	113.5
1.5インチ	34.8	50.65*8TPIACME	68	132.5
2”	47.5	64.16*8TPIACME	70	145
2.5インチ	60.2	77.67*8TPIACME	80	163
3”	72.9	91.19*8TPIACME	80	190
4”	97.6	119.25*6TPIACME	96	210

RJT標準ねじ込みタイプマニュアル付

サイズ	A	B	L	H
1”	22.1	45.72*8TPIACME	66	113.5
1.5インチ	34.8	58.42*8TPIACME	68	132.5
2”	47.5	72.72*8TPIACME	70	145
2.5インチ	60.2	85.42*8TPIACME	80	163
3”	72.9	98.12*8TPIACME	80	190
4”	97.6	123.52*6TPIACME	96	210

IDF標準ねじ込みタイプマニュアル付

サイズ	A	B	L	H
1”	22.1	37.13*8TPIACME	66	113.5
1.5インチ	34.8	50.65*8TPIACME	68	132.5
2”	47.5	64.16*8TPIACME	70	145
2.5インチ	60.2	77.67*8TPIACME	80	163
3”	72.9	91.19*8TPIACME	80	190
4”	97.6	125.9*6TPIACME	96	210

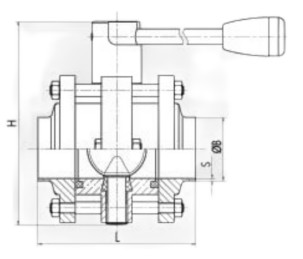

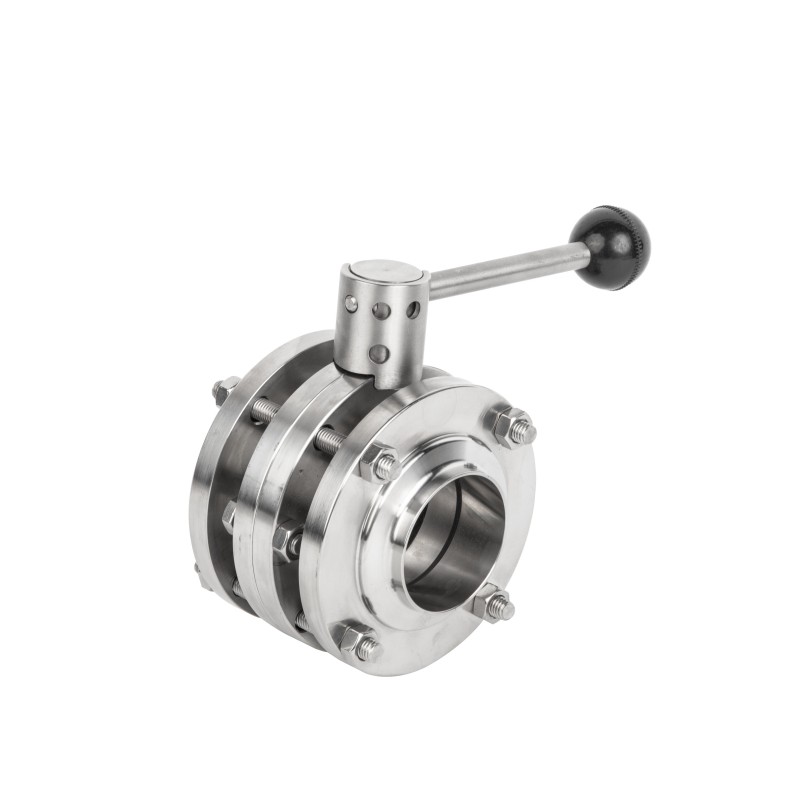

3ピースタイプ説明書付き

DIN規格3ピースタイプマニュアル付

サイズ	S	B	L	H
DN25	1.5	29	100	113.5
DN32	1.5	35	100	125.5
DN40	1.5	41	100	132.5
DN50	1.5	53	110	145
DN65	2	70	114	163
DN80	2	85	130	190
DN100	2	104	135	210
DN125	2	129	160	239
DN150	2	154	180	288

SMS/3A/ISO規格 3ピースタイプマニュアル付

サイズ	S	B	L	H
1”	1.65	25.4	100	113.5
1.5インチ	1.65	38.1	100	132.5
2”	1.65	50.8	110	145
2.5インチ	1.65	63.5	114	163
3”	1.65	76.2	130	190
4”	2.11	101.6	135	210

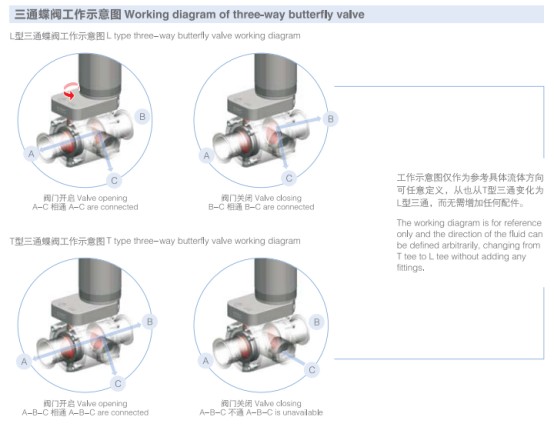

三方バタフライバルブ

Three-Way Butterfly Valve | High-Performance Flow Control Solution
三方バタフライバルブは、流体の分流または混合を必要とするシステム向けに設計された、高効率でコンパクトな流量制御ソリューションです。従来のバルブとは異なり、3 つのポート間で流れの方向を変更できるため、製薬、食品および飲料、化学処理などの業界の複雑な配管システムに最適です。
高級ステンレス鋼（SS316L）を使用しており、耐食性、衛生的、耐久性に優れています。精密に設計されたディスクとシートは密閉性を提供し、オン/オフとスロットル機能の両方をサポートします。サニタリー手動バタフライバルブは、自動化とプロセス制御を最適化するために手動または空気圧で作動させることができます。
この 3 方バタフライバルブは、信頼性の高い流量制御、省スペースの設置、容易なメンテナンスを要求する衛生用途に最適です。
