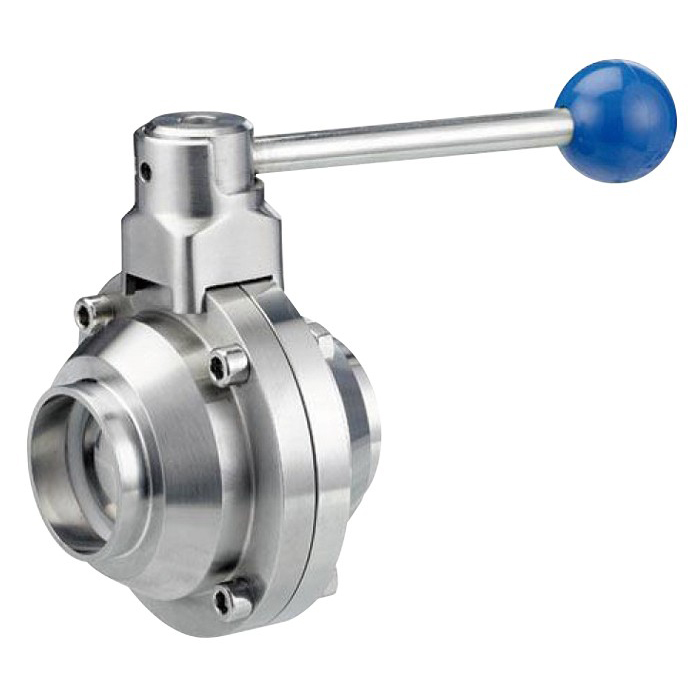

サニタリーバタフライ型ボールバルブ

このタイプのサニタリーバタフライタイプボールバルブは、粘性または粒子を含む媒体に非常に優れているため、自動または手動で使用でき、食品、飲料、製薬、化学工業用配管システムで広く使用されており、システム内の媒体の流れを調整および制御します。

お問い合わせを送信

製品説明

アクチュエータ（電動または空圧）により動作させることができるサニタリーバタフライ型ボールバルブです。
アクチュエータまたは手動でピストンアクチュエータ (電動または空気圧) の軸方向の動きを回転させ、軸方向の動きの位置を 90 度まで押し、バルブを開閉できるようにします。アクチュエーターには3種類あります。
マルチポジションハンドルを使用してバルブを 15° 調整できます。ロック開閉可能なシートが12席あります。このようにして、バルブは流れを制御できます。
プルハンドルは、開閉をロックする4つの多機能に使用できます。このようにして、バルブは流れを制御できます。
鋼部品：SUS304、SUS316L
シール: PTFE、PPL

パラメータ

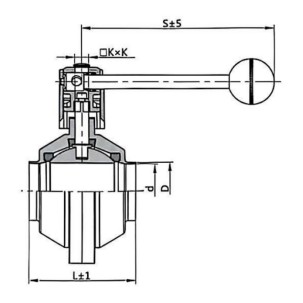

クランプ式マニュアル付

サイズ	d	D	L	S
3/4”	16	50.5	80	115
1”	22.1	50.5	80	115
1 1/4”	28	50.5	80	115
1 1/2”	34.9	50.5	100	128
2”	47.5	64	105	128
2 1/2”	59.5	77.5	125	160
3”	72.2	91	134	160
3 1/2”	85	106	140	185
4”	98	119	170	185

溶接式マニュアル付

サイズ	d	D	L	S
1”	22.1	25.4	80	115
1 1/4”	28	31.8	80	115
1 1/2”	34.9	38.1	100	128
2”	47.5	50.8	105	128
2 1/2”	59.5	63.5	125	160
3”	72.2	76.2	134	160
3 1/2”	85	88.9	140	185
4”	98	101.6	170	185

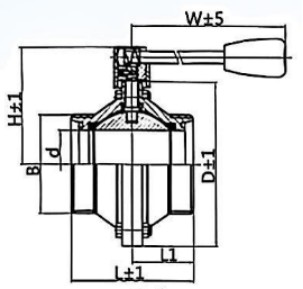

ねじ込みタイプマニュアル付

サイズ	d	D	L1	L	H	W	B
DN25	26	90	40	80	70	120.5	Rd52*1/6”
DN40	38	100	50	100	76	120.5	Rd65*1/6”
DN50	50	116	52.5	105	95	156.3	Rd78*1/6”
DN65	66	142	62.5	125	108	156.3	Rd95*1/6”
DN80	81	172	70	140	125	220	Rd110*1/4”
DN100	100	200	85	170	155	220	Rd130*1/4”
