減圧弁

サニタリー減圧バルブは、乳製品、飲料、醸造所、製薬、食品加工などの業界における衛生的かつ無菌処理用途向けに特別に設計されています。 3-A 衛生規格 64-00 に厳密に準拠して設計されたこれらのバルブは、製品の滞留や微生物汚染を防止するデッドレッグや隙間のない内部設計を特徴としています。 T タイプと L タイプの構成があり、0.5 ～ 8 bar の範囲の圧力差に対応し、最大動作圧力は 10 bar です。バルブ本体は衛生的な仕上げ (Ra ≤ 0.6 μm) に研磨され、AISI 316L ステンレス鋼製で、耐食性と洗浄の容易さを保証します。 EPDM、FPM、シリコンなどの FDA 準拠のシールを備えたこのバルブは、高い流量係数 (Kv) とスムーズな流れ特性により、正確で安定した圧力制御を実現します。コンパクトでモジュール式で、クランプ、溶接、ねじ込み継手を含むさまざまな接続タイプをサポートし、DIN、SMS、ISO、3A などの国際規格に準拠しています。この減圧バルブは、低温殺菌、濾過、発酵、充填ラインなどのプロセスで一貫した下流圧力を維持するのに最適で、定置洗浄 (CIP) および定置蒸気 (SIP) 手順と互換性があり、最適な衛生状態とパフォーマンスを確保します。

技術的特徴

仕様: 1/2" ～ 3" (DN10 ～ DN65)
材質: 316L / 1.4404、ASME BPE 316L / 1.4435、NB2 Fe ≤ 0.5%
圧力: 最大 10 bar (1.0 MPa)
温度範囲：-20℃～+150℃（シール材質による）
シール材質：EPDM、FKM、HNBR、PTFE
接続規格: DIN、SMS、ISO、IDF、RJT、BS4825、ASME BPE、3A、DIN11864、DIN11853
接続方法: ねじ込み、クランプ、溶接、フランジ
表面仕上げ:
標準: Ra < 0.6 μm
機械研磨 (MP): Ra < 0.3 μm
電解研磨 (EP): Ra < 0.3 μm
認証: FDA 177.2600、3A-64-00、Glass II USP、Glass VI Chapter 88、GB4806.11、EU 規制 (EC) No 1935/2004、PED 97/23/EC

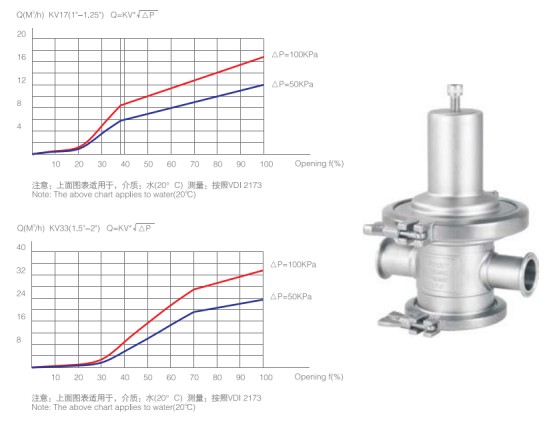

減圧弁流量グラフ

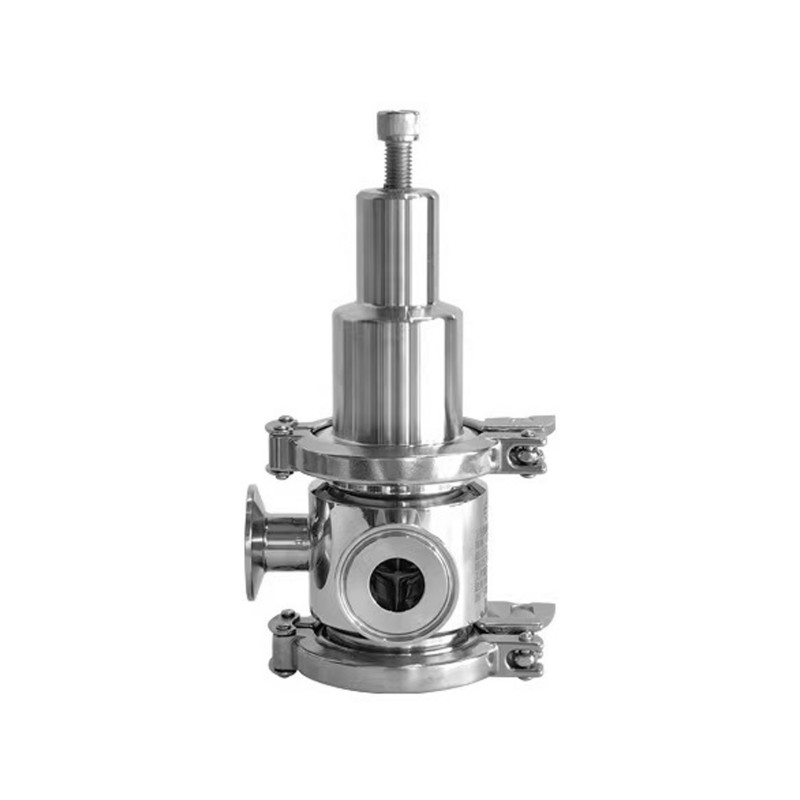

L型減圧弁

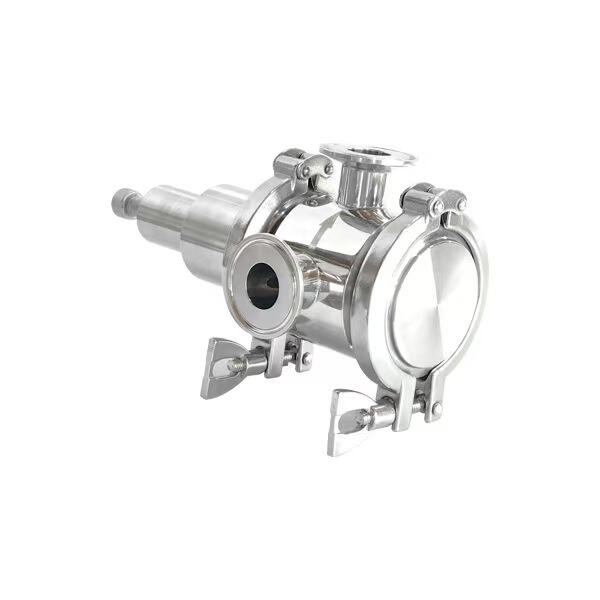

T型減圧弁
