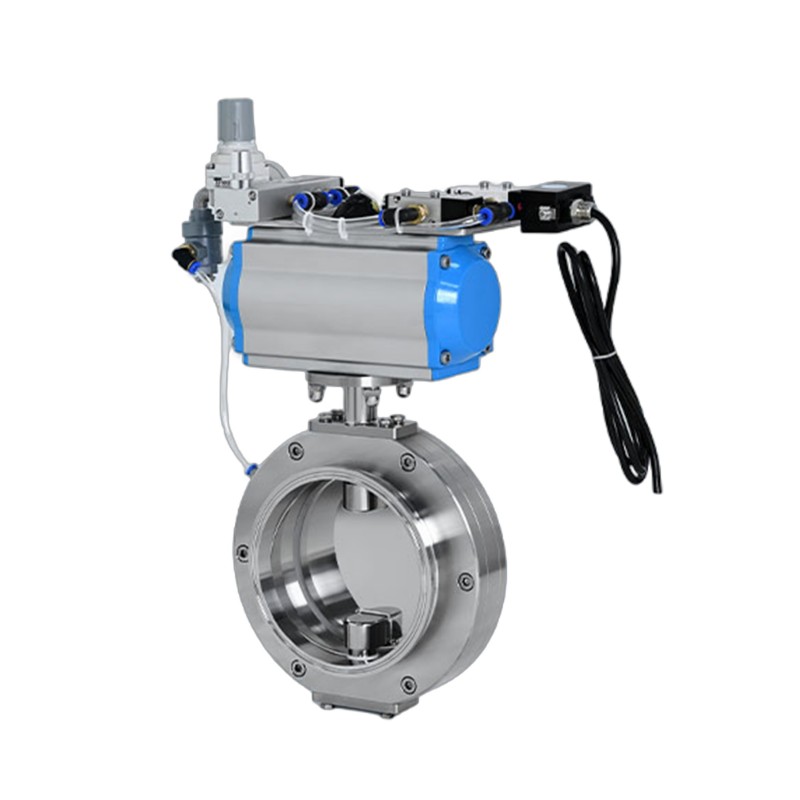

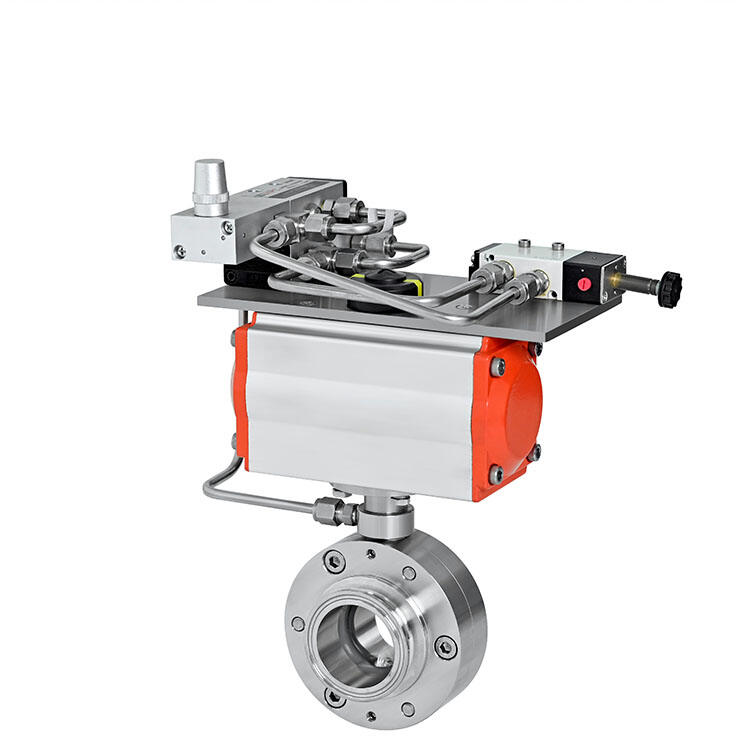

偏心膨張式シールバタフライバルブ

この摩擦のないシール機構は、食品、医薬品、その他の敏感な物質の取り扱いにおける厳しい衛生要件と純度要件に効果的に対処します。また、シールの摩耗やシールの劣化による汚染の可能性に関する懸念も解消されます。

偏心膨張式シール バタフライ バルブは、液体、粉末、顆粒などの材料の取り扱いに特に適しており、食品加工、粉乳製造、バイオテクノロジー、その他の衛生用途などの業界で広く使用されています。

偏心膨張式シール バタフライ バルブは、エアシール バタフライ バルブとしても知られ、衛生的で無菌的な用途向けに設計された高性能衛生バルブです。その際立った特徴は、摩擦のないシール機構です。バルブが閉じているとき、圧縮空気がバルブシートを拡張してバルブディスクにしっかりと押し付け、確実なシールを確保します。バルブが開くと空気が放出され、シートが後退してディスクから完全に外れることにより、摩擦がなくなり、摩耗が最小限に抑えられ、操作トルクが大幅に軽減されます。

この独自のシール技術により、このバルブは食品および飲料、粉乳、製薬、バイオテクノロジー、化粧品、ファインケミカル産業など、高純度が必要なプロセスシステムに最適です。すべての接点材質は SS304 または SS316L で提供されており、シール コンポーネントは FDA 21 CFR 177.2600 規格に準拠しています。このバルブは CIP/SIP 洗浄および滅菌システムと完全に互換性があり、信頼性の高い衛生的な操作を保証します。

主な利点

摩擦のないシール設計: 粒子の脱落と相互汚染を防ぎ、シールの寿命を大幅に延長します。
低い動作トルク: 小型のアクチュエータで自動化が容易になり、システムの複雑さとコストが削減されます。
完全に衛生的で食品グレード: すべての接液部は 304/316L ステンレス鋼で作られています。シールはバイトン、EPDM、またはシリコーンで入手可能で、FDA 準拠です。
多彩な接続: DIN、ISO、ASME-BPE 規格に適合するクランプ、溶接、フランジ付きバージョンが用意されています。
さまざまな媒体に最適：液体、粉末、粒状の材料に適しています。
無菌互換性: CIP/SIP を完全にサポートするクリーンルームおよび無菌環境向けに設計されています。

この偏心膨張式シール バタフライ バルブは、超クリーン プロセス、バルブ寿命の延長、国際衛生基準への厳格な準拠を必要とする用途に最適なソリューションです。これはサニタリープロセスバルブ市場で信頼できる選択肢であり、長期的な信頼性、最小限のメンテナンス、トップレベルの製品安全性を提供します。

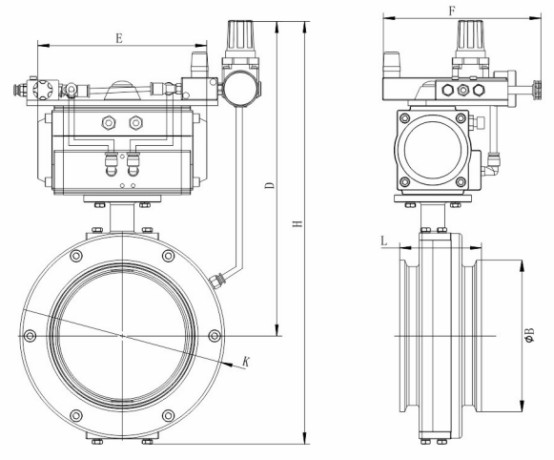

ピストンタイプ

技術仕様

サイズ範囲: 2.0インチ～10.0インチ
使用圧力：-0.1MPa～+0.5MPa
制御エア供給圧力：0.6MPa
アクチュエータ オプション:0 ～ 90° 空気圧アクチュエータ
空圧ロータリーモーター（オプション）
動作温度: -20°C ～ +150°C
金属材料:
接触媒体：SS304またはSS316L
非接触部品：SS304
シール材:
Viton (FDA 21 CFR 177.2600 準拠、標準構成)
オプション: シリコーンゴム、EPDMゴム
表面仕上げ:
接触面: Ra < 0.4 μm
非接触面: Ra < 0.8 μm
洗浄・滅菌方式：CIP・SIP対応
防爆等級: ATEX II 2 GD T4
接続規格:
DIN 11850 シリーズ 2
ASME BPE
ISO1127 シリーズ 1e
接続方法: クランプ、溶接、フランジ
