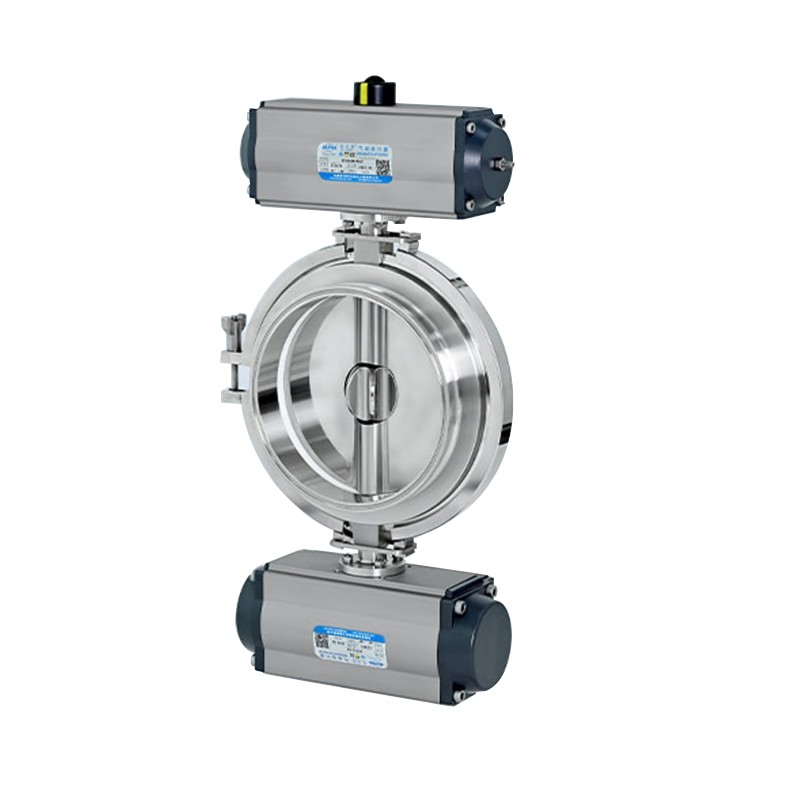

ダブルドージングバタフライバルブ

ダブルドージングバタフライバルブは、粉末および粒状材料の投与と排出を制御するために特別に設計された高精度のツインローター計量バルブです。このバルブには 2 つの別々のローターが備えられています。大きいローターは高速で粗い注入を処理し、小さいローターは細かい注入を実行して材料排出時の高精度を保証します。この二段階操作により、バルクフィードから精密補充へのシームレスな切り替えが可能となり、自動バッチングおよび計量システムに最適です。
このバルブは、材料計量またはレシピ投与システムと連動して動作するように設計されており、充填量または重量の自動化されたプログラム可能な制御が可能になります。モジュール式のクイックリリースクランプ設計により、迅速な分解、洗浄、再組み立てが可能になり、ダウンタイムが短縮され、食品、製薬、化学、材料加工業界における衛生コンプライアンスが確保されます。

主な機能と利点:

デュアルローター構造による高効率・高精度のドージング
精密なバッチ制御のための粗いおよび細かい計量の組み合わせ
PLCおよび工業用計量システムとの互換性
掃除やメンテナンスが簡単なクイッククランプのサニタリーデザイン
粉末、顆粒、乾燥バルク固体に適しています
FDA 準拠のシールとオプションの 304/316L ステンレス鋼接触面
自動粉体処理および衛生的な充填システムに最適なソリューション

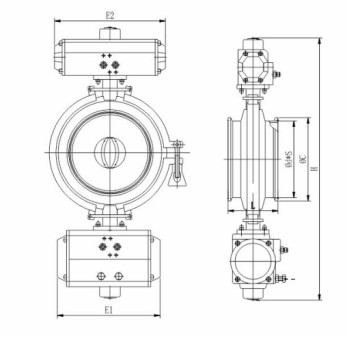

パラメータ

仕様:

サイズ: 6.0インチ、8.0インチ、10.0インチ、12.0インチ

使用圧力：-0.1MPa～+0.5MPa

使用温度: -20°C ～ +135°C (シール材によって異なります)

金属材料:
媒体との接触: 304 または 316L ステンレス鋼
非接触部品：304ステンレス鋼

シール材（オプション）：
PTFE（標準構成）
EPDMゴム、シリコーンゴム（オプション）

表面仕上げ:
接触面: Ra < 0.4 μm
非接触面：研磨または電解処理

接続規格: ASME-BPE

接続方法：溶接、クランプ等

作動:
大型ローターアクチュエーター:
0～90°（バタフライローター）
0–180° (star rotor)
小型ローターアクチュエーター:
0～180°アクチュエータ
空圧モーターまたはサーボモーター (オプション)
