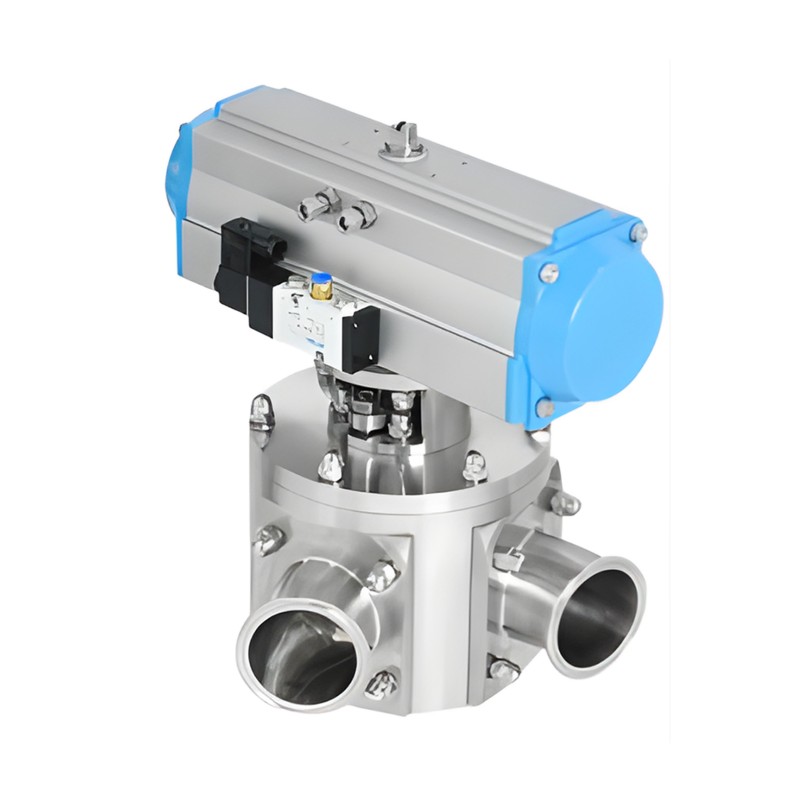

方向制御弁

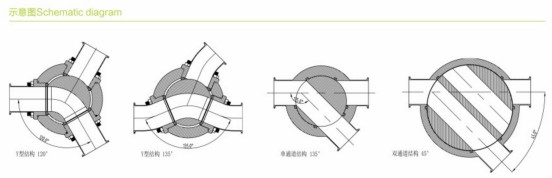

Y字型構造は、弁体の供給ポートと2つの排出ポートの間の角度が120°と135°になるように設計されています。バルブコアは駆動装置を介して回転駆動され、入口端と出口の間の流れまたは切断を実現し、それによって 2 つの異なる流れ方向の切り替えが実現されます。インナーチャンネルカーブタイプによりランナーの急激な回転角度を回避します。

方向制御弁コアは単流路構造で漏れ量が少ないプラグイン構造で、直流流路は大流量設計となっており、弁体の供給ポートと2つの排出ポートは135°の角度で設計されています。

デュアルチャネル構造で、この構造の回転シャント角度は 45°、30° などに設計されています。回転角度が小さいため、内部コンポーネントは高摩耗材料による影響をほとんど受けません。材料が摩耗性の場合、内部チャネルの摩耗のみでバルブコアが 180°回転する可能性があり、コンポーネントの寿命が長くなります。

標準サイズ: 2"-12"
バルブボディ材質：304、316L、TA2、2205など
シール材: 静的シール PTFE、RPTFE、PPL、PEEK など、インフレータブル シール シリコーン、FKM
表面処理：Ra<0.6（媒体接触部）
接続方法: フランジ、クイックインストール
使用圧力: -0.1Mpa〜+0.6Mpa
使用温度：-20℃～+250℃（シール材による）
転流角:90°、120°、135°

パラメータ
