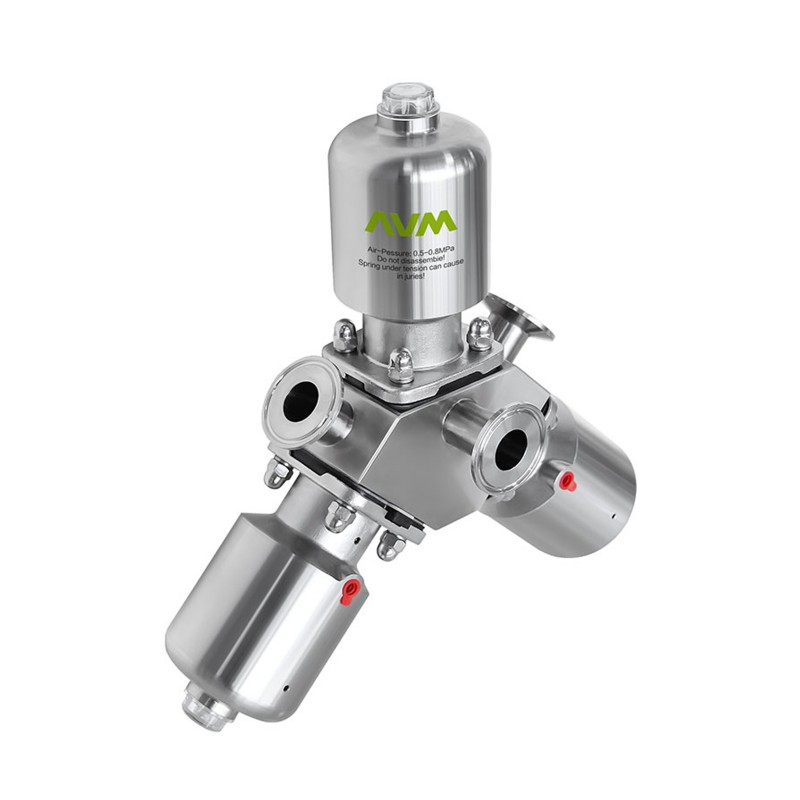

複合マルチポートダイヤフラムバルブ

マルチポートダイヤフラムバルブ – 複雑な流量制御のためのコンパクトで衛生的なソリューション

複合マルチポート ダイヤフラム バルブは、高純度プロセス システムにおけるスペースの最適化、デッド レッグの削減、配管レイアウトの簡素化を目的に設計された高度な衛生バルブ ソリューションです。特に、清浄度、効率、プロセスの信頼性が重要となる製薬、バイオテクノロジー、および食品グレードのアプリケーションに最適です。

主な特徴と利点:

◆コンパクト・省スペース設計
単一のバルブ本体内に複数の流路を組み合わせ、複雑な配管の必要性を最小限に抑え、システム全体の設置面積を削減します。
◆衛生的な構造
ASME BPE、EHEDG、3-A などの厳しい衛生要件を満たす、滑らかな内面、電解研磨仕上げ、完全に排水可能な設計を備えた高級ステンレス鋼 (通常は SS316L) で製造されています。
◆ 複数の構成
サンプリング、分配、分流、混合、タンク切り替えなどのさまざまなプロセス要件に対応するために、T 型、L 型、U 型、およびカスタムのポート設計が利用可能です。
◆デッドボリュームの低減
最適化された内部形状により、デッドスペースと汚染のリスクが大幅に削減され、効果的な CIP/SIP プロセスがサポートされます。
◆柔軟な運用
手動、空気圧、または電動での作動が可能です。自動プロセスラインに統合するためのスマートコントロールヘッド、位置センサー、およびフィードバックシステムを装備できます。
◆ プロセス効率
この設計では、複数の機能を 1 つのバルブ ブロックに統合することにより、溶接の数が減り、漏れのリスクが軽減され、検証とメンテナンスの手順が簡素化されます。
◆ダイヤフラム技術
実証済みのダイアフラム シーリング技術を利用して、製品の接触領域を外部の機械コンポーネントから隔離し、高いシーリング完全性と無菌操作を保証します。

代表的な用途:

メディア配信および収集システム
バイオリアクターの供給ラインと収穫ライン
CIP/SIPルーティング
無菌処理と充填仕上げライン
バッファーおよび培地準備システム
コンプライアンスと認証:
ISO 9001認証環境で製造
FDA、USP クラス VI、ASME BPE、および GMP 規格に準拠
接液部とエラストマーの完全なトレーサビリティ
完全なドキュメントと検証パッケージ (DQ/IQ/OQ) が利用可能

仕様

カスタムブロックボディダイヤフラムバルブ
当社のカスタム ブロック ボディ ダイヤフラム バルブは、高純度で衛生的な用途向けに設計されており、複雑な流量制御に非常にコンパクトで効率的なソリューションを提供します。

主な特徴:

1. トゥルーゼロデッドレッグデザイン

製品の滞留を最小限に抑え、汚染のリスクを排除し、無菌処理に最適です。

2. コンパクトで省スペース

合理化された本体設計により、設置面積が削減され、システムのレイアウトが簡素化されます。

3. 優れた表面仕上げ

ASME BPE 要件に完全準拠し、内部表面粗さ Ra ≤ 0.4µm、オプションの電解研磨 (SF1、SF4) で利用可能です。

4. 多彩な流路構成

さまざまなプロセスのニーズに合わせて、複数のサイズとポートの組み合わせが可能です。

5. 溶接と組み立ての削減

複雑な配管を単一のバルブブロックに統合し、継手や溶接の数を削減します。

6. 柔軟な作動オプション

手動、空気圧、およびオプションのコントロールトップまたはポジショナーを備えた自動制御バージョンが利用可能です。

7. 認定された品質保証

3-A、FDA、PED 2014/68/EU、および ISO 9001:2008 規格に準拠。

8. 国際規格のサポート

DIN、3-A、SMS、ASME BPE 接続規格と互換性があります。

9. 100% 工場でテスト済み

各バルブは完全な油圧テストと目視検査を受け、最適な性能と信頼性を確保します。
