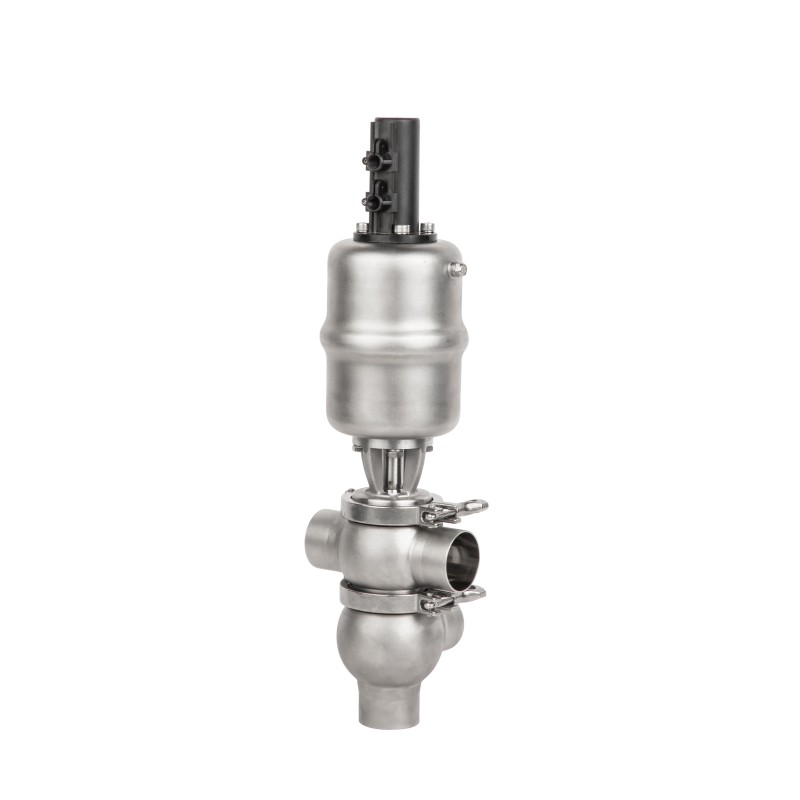

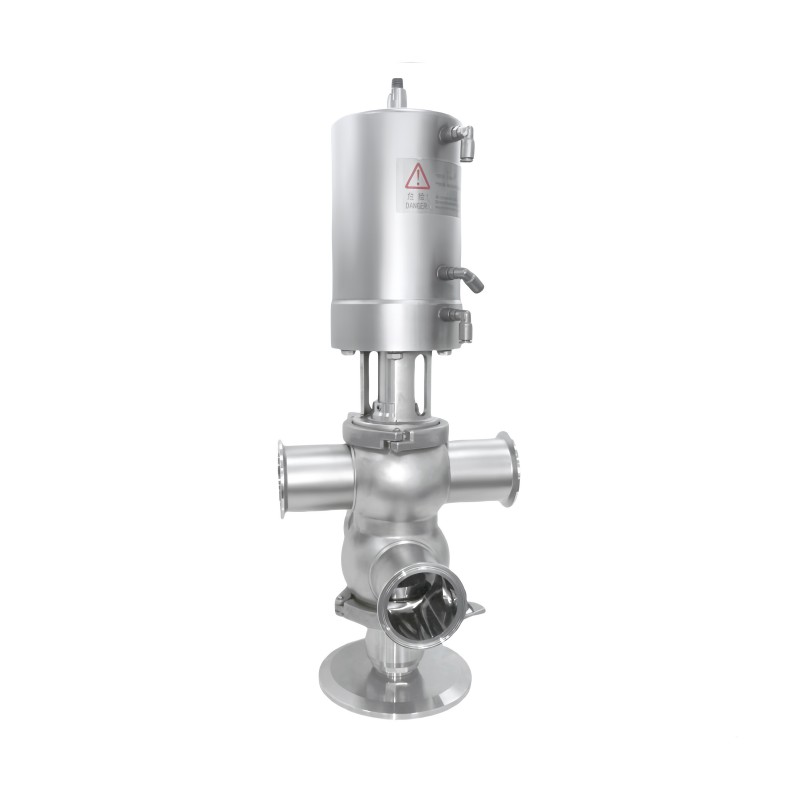

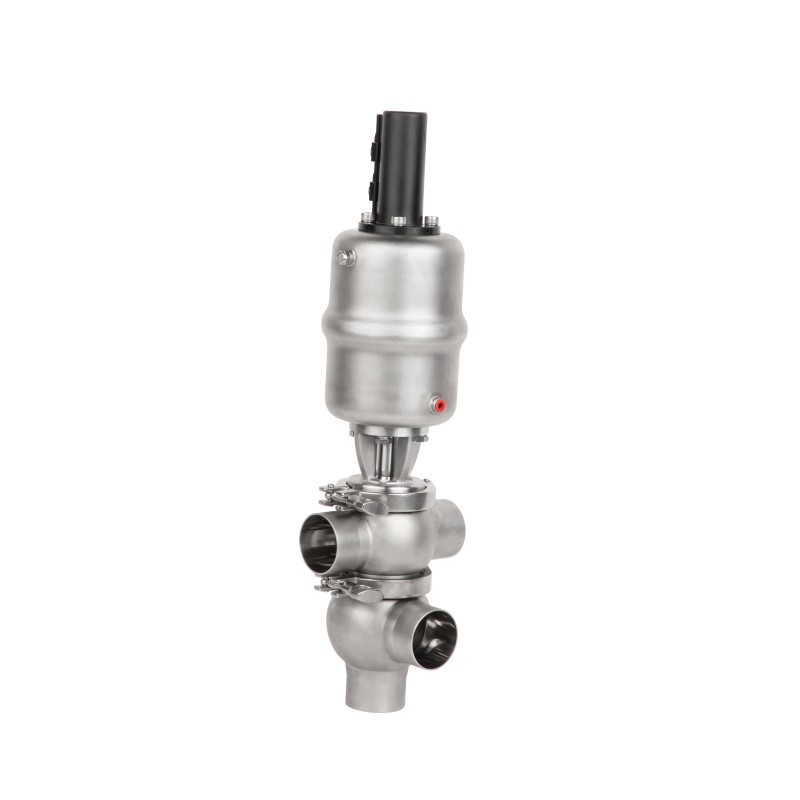

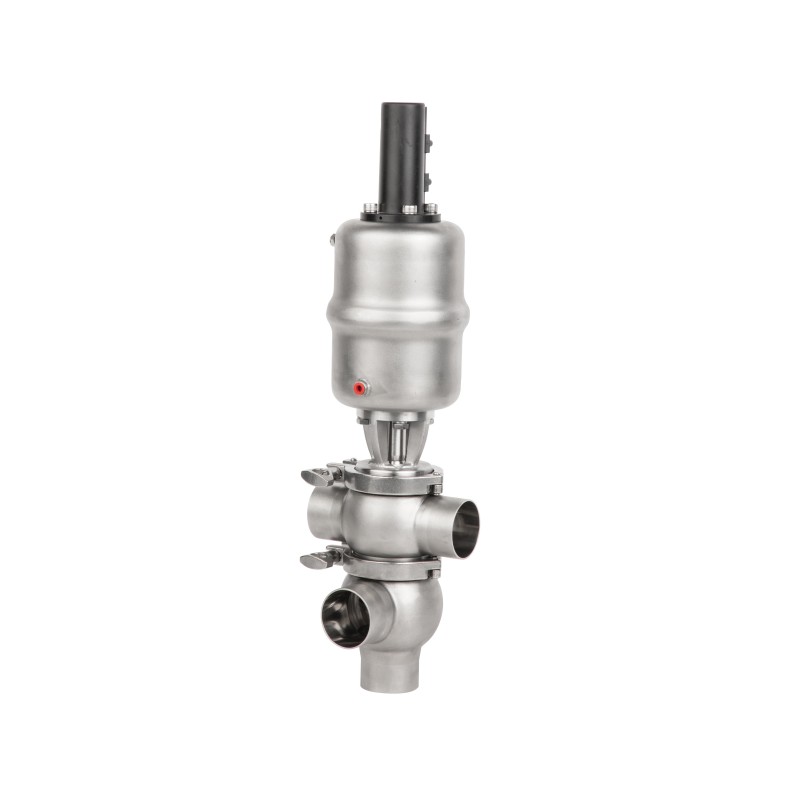

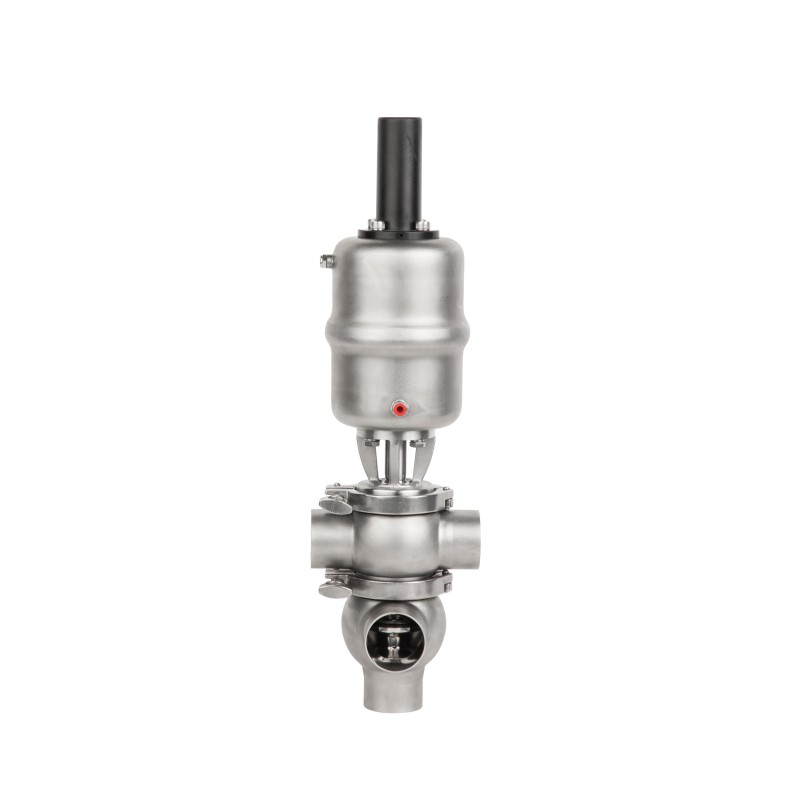

アセプティック ミックスプルーフ バルブは、相互汚染の防止とプロセスの信頼性が重要な要求の厳しい用途向けに設計された、空気圧操作の常閉 (NC) 衛生バルブです。
バルブディスクに 2 つの独立したシールを備えたダブルシート設計を特徴とするこのバルブは、シール間に漏れチャンバーを形成します。シールの磨耗や故障が発生した場合、製品の漏れは自動的にチャンバーに誘導され、専用の出口から安全に排出されるため、異なるライン間で製品が混合することはありません。
衛生的な操作: 逆流や相互汚染を防止することで、マルチライン処理システムにおける製品の純度を確保します。
CIP 対応: このバルブは、生産を停止することなく定置洗浄 (CIP) 洗浄をサポートし、システムの稼働時間と運用効率を向上させます。
製品の損失なし: 通常の状態では、リークチャンバーは閉じたままであり、クリーンで制御されたプロセス環境が維持されます。
オートメーションの互換性: FH6/FH8 には、Burkert、Alfa Laval、GEMÜ などのトップオートメーション ブランドのインテリジェントなコントロール ヘッドを装備できます。これにより、遠隔操作、リアルタイム診断、センサー統合が可能になり、スマートなプロセス制御がサポートされます。
食品および飲料、乳製品、製薬、パーソナルケア業界に最適なこの混合防止バルブは、優れた信頼性、洗浄性、衛生基準への準拠を実現します。
① バルブ位置：閉
制御空気圧: 接続 L1 で 0 bar (メイン ストローク)
制御空気圧: 接続 L2 で 0 bar (上部バルブ ディスク ストローク)
制御空気圧: 接続 L3 で 0 bar (バルブ ディスク ストロークが低い)
2 つの異なるメディアを確実に分離します。
漏れが発生した場合、製品は減圧状態で漏れチャンバーを通って外部に排出されます。
② バルブ位置：OPEN
制御空気圧: 接続 L1 で 6 bar (メインストローク)
下部のバルブディスクが上昇し、漏れチャンバーが閉じます。
両方のバルブディスクが開いた位置にあります。
上部および下部のバルブディスクは相互に完全に開き、製品の流れが可能になります。
③上部バルブシートの清掃
制御空気圧: 接続 L2 で 6 bar (上部バルブ ディスク ストローク)
洗浄プロセス中、上部バルブディスクは調整可能なストロークで持ち上げられます（パルスストロークは適切に設定する必要があります）。
バルブシート、バルブディスクシール、クリアランスエリア、漏れのある排気管を徹底的に洗浄します。
④バルブハウジングを介してロアシートの洗浄。接続 L3 の空気圧を 6 bar に制御します。洗浄手順中に底部のバルブディスクが持ち上げられます。バルブシート、バルブディスクシール、クリアランス、漏れ排気管を徹底的に洗浄します。
①バルブ位置：閉
制御空気圧: 0 bar
関係: 2 つの敵対的なメディアの分離
漏れ (ある場合): 減圧状態の漏れチャンバーを通って外側に導かれます。
制御空気圧: 接続 L で 6 bar
下部のバルブディスクが上昇し、漏れチャンバーが閉じます。
両方のバルブディスクは「開」位置にあります。
上部と下部のバルブ シートが開いており、2 つのライン間の流れが可能になります。
①内部漏れドレン
制御空気圧: 接続 L1 で 0 bar (メイン ストローク)
制御空気圧: 接続 L2 で 0 bar (上部バルブ ディスク ストローク)
制御空気圧: 接続 L3 で 0 bar (バルブ ディスク ストロークが低い)
2 つの異なるメディアが分離されます。
漏れが発生した場合、減圧状態の漏れチャンバーを通じて外部に排出されます。
②バルブ状態：開
制御空気圧: 接続 L1 で 6 bar
下部のバルブディスクが上昇して漏れチャンバーを閉じます。
両方のバルブディスクは「開」位置にあります。
上部と下部の流路は開いており、互いに接続されています。
③パイプやバルブの漏れ穴の洗浄
制御空気圧: 接続 L2 で 6 bar
洗浄プロセス中、上部のバルブディスクは調整可能なストローク（パルス）で上昇します。
洗浄要件に応じてストロークを設定します
バルブシート、バルブディスクシール、クリアランスエリア、漏れ/排気パイプはすべて効果的に洗浄されます。
④タンク、バルブの漏れ穴の洗浄
制御空気圧: 接続 L3 で 6 bar
洗浄プロセス中に、下部のバルブディスクが持ち上げられます
バルブシート、バルブディスクシール、クリアランスエリア、漏れ/排気パイプを徹底的に洗浄します。

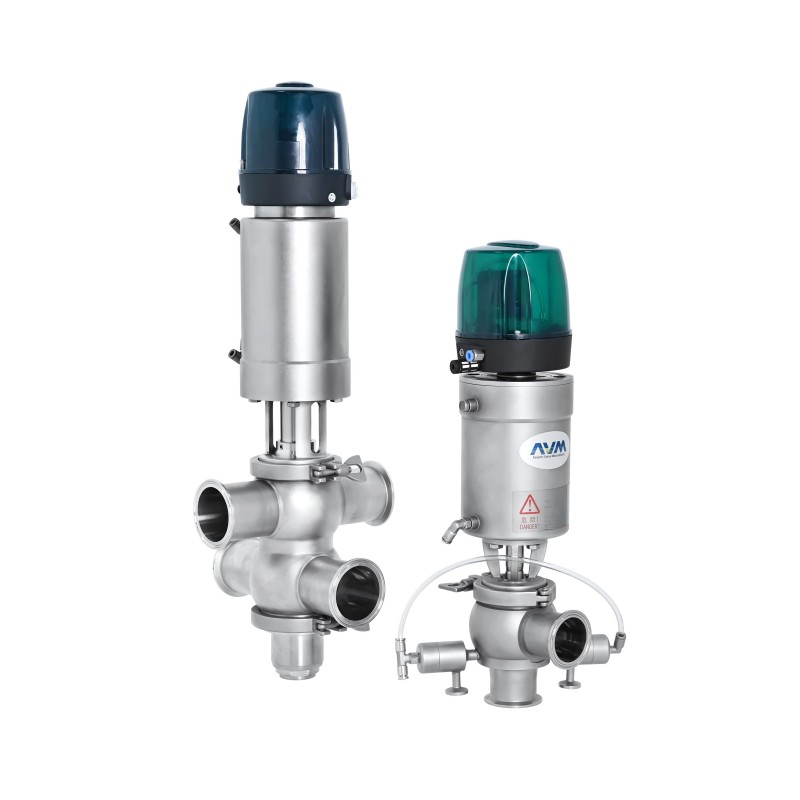

AVM ダブルシート バルブ マトリックスは、工場の衛生要件および無菌要件への準拠を保証します。
この工場は、完全に自動化された多方向バルブ システムを確立することができます。
バルブ マトリックスは、最新の生産プロセスと CIP/SIP 洗浄サイクルの効率的な運用をサポートし、ワークショップの稼働率を最大化し、コスト効率を最適化します。
ダブルシートバルブにより、製品を確実に分離し、二次汚染を防ぎます。

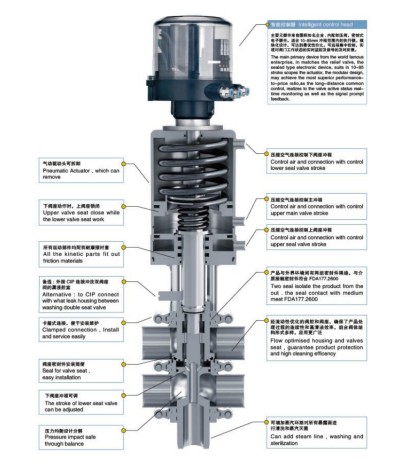

詳細は写真をご参照ください。
| 材料 | Contaot 製品部品 | 316L(1.4404) |
| 非接触製品部品 | 304(1.4301) | |
| EN 102043.1B 証明書を提供します | ||
| シール材 | 標準 | EPDM |
| オプション | NBR\FPMSilicon | |
| すべてのシール材料は FDA 177.2600 に準拠しています。 | ||
| 温度 | 動作温度 | -20～+135℃(EPDM) |
| 滅菌温度 | 150℃(Max20min) | |
| プレッシャー | 使用圧力 | 0-5bar |
| 高圧要件の受け入れ | ||
| 空気圧の制御 | 6~8bar | |
| 表面処理 | 内面 | Ra≦0.8μm |
| 外面 | グリットブラスト | |
| 繋がり | 接続規格 | 溶接端:DIN 11850 シリーズ2 |
| 溶接オンド:インチパイプ標準 | ||
| 接続方法:溶接、ネジ、クランプ、フランジ | ||
| オプション | インテリジェントコントローラー | DC24V |
| 1/3電磁弁 | ||
| 位置センサー | DC24V | |
| 2/3/4 NPN/PNP 位置センサー | ||
| 寸法(mm) | ||||||||||
| DN | A | B | L | L1 | D | H | S | DN | ストローク(K) | M(DIN) |
| DN40 | 350.5 | 90 | 60 | 65 | 89 | 8 | 29*1.5 | 41×1.5 | 23 | 21.5 |
| DN50 | 384.1 | 103B | 74.5 | 85 | 123 | B | 29*1.5 | 53x1.5 | 30 | 21.5 |
| DN65 | 392.8 | 1135 | 91.5 | 100 | 123 | B | 41*1.5 | 70×2.0 | 36.5 | 28 |
| DNB0 | 523.5 | 138 | 108 | 120 | 179 | 8 | 70*2.0 | 85*2.0 | 47.5 | 28 |
| DN100 | 533 | 152 | 127 | 150 | 173 | 8 | 85*2.0 | 104*2.0 | 47.5 | 28 |
| 3A | ||||||||||
| 1.5° | 349 | 90 | 56.8 | 65 | 89 | B | 291.5 | 38.1×1.65 | 23 | 12.7 |
| 2.0フィート | 382.8 | 103.B | 72 | 85 | 123 | B | 29*1.5 | 50.8*1.65 | 30 | 12.7 |
| 2.5フィート | 389.2 | 117 | 86 | 100 | 123 | 8 | 41*1.5 | 63.5×1.65 | 36.5 | 12.7 |
| 3.0フィート | 519.5 | 125 | 99.9 | 110 | 173 | 8 | 53*1.5 | 76.2*1.65 | 42 | 12.7 |
| 4.0° | 531 | 152 | 124.4 | 150 | 173 | B | 85*2.0 | 101.6*2.11 | 47.5 | 15.8 |
| 寸法(mm) | ||||||||
| DN | A | L | L1 | D | S | K | DN | ストーク(K) |
| DN40 | 350.5 | 59.5 | 65 | 83 | 140 | 65 | 41×1.5 | 23 |
| DN50 | 384.1 | 68.5 | 85 | 123 | 160 | 80 | 53×1.5 | 30 |
| DN65 | 392.2 | 83 | 100 | 123 | 180 | 80 | 70×2.0 | 36.5 |
| DNBO | 523.5 | 90 | 120 | 173 | 200 | 100 | 85*2.0 | 47.5 |
| DN100 | 533 | 95.5 | 150 | 173 | 220 | 100 | 104*2.0 | 47.5 |
| 3A | ||||||||
| 1.5° | 348 | 58 | 65 | 83 | 140 | 65 | 38.1×1.65 | 23 |
| 2.0° | 382.8 | 67 | 85 | 123 | 160 | 80 | 50.8*1.65 | 30 |
| 2.5° | 389.2 | 76 | 100 | 123 | 180 | B0 | 63.5×1.65 | 36.5 |
| 3.0° | 519.5 | B8 | 110 | 173 | 200 | 100 | 76.2*1.65 | 42 |
| 4.0° | 591 | 99.5 | 150 | 179 | 220 | 100 | 101.62.11 | 47.5 |
| 寸法(mm) | ||||||||||
| DN | A | B | L | L1 | D | H | S | DN | ストローク(K) | M(DINクランプ) |
| DN40 | 350.5 | 90 | 60 | 65 | 89 | 8 | 2971.5 | 41×1.5 | 23 | 21.5 |
| DN50 | 384.1 | 103.B | 74.5 | 85 | 123 | 8 | 29*1.5 | 53x1.5 | 30 | 21.5 |
| DNE5 | 3928 | 113.5 | 91.5 | 100 | 123 | 8 | 41*1.5 | 70×2.0 | 36.5 | 28 |
| DN80 | 523.5 | 138 | 108 | 120 | 173 | 8 | 70*2.0 | 85*2.0 | 47.5 | 28 |
| DN100 | 533 | 152 | 127 | 150 | 173 | 8 | 85*2.0 | 104*2.0 | 47.5 | 28 |
| 3A | ||||||||||
| 1.5° | 349 | 900 | 56.8 | 65 | B9 | 8 | 29*1.5 | 38.1×1.65 | 23 | 12.7 |
| 2.0° | 382.8 | 103.8 | 72 | 85 | 123 | 8 | 291.5 | 50.8*1.65 | 30 | 12.7 |
| 2.5° | 389.2 | 117 | 86 | 100 | 123 | 8 | 41*1.5 | 63.5×1.65 | 36.5 | 12.7 |
| 3.0° | 519.5 | 125 | 99.9 | 110 | 173 | 8 | 53*1.5 | 76.2*1.65 | 42 | 12.7 |
| 4.0° | 531 | 152 | 124.4 | 150 | 173 | 8 | 85*2.0 | 101.6*2.11 | 47.5 | 15.8 |

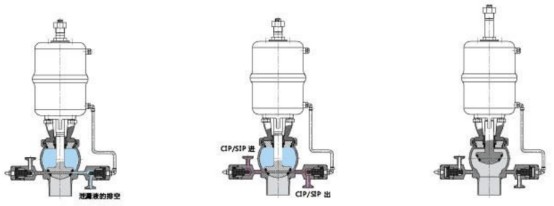

DZ4 無菌ミックスプルーフ バルブは、実証済みのシングルシート バルブ プラットフォームに基づいた、衛生的で柔軟な設計を特徴とする空気圧作動のシート バルブです。これは、2 つの異なる液体が同じバルブを同時に流れるプロセス向けに特別に設計されています。このバルブは流体間の相互汚染を防ぐだけでなく、その動作を簡単に監視することもできます。乳製品、飲料、製薬、その他の衛生産業で広く使用されています。
DZ4 バルブは圧縮空気を使用して遠隔操作され、デフォルト状態ではノーマルクローズ (NC) になっています。 2 つのミニタイプの常開空気圧バルブが装備されており、1 つはドレン バルブとして機能し、もう 1 つは CIP (定置洗浄) 用途の洗浄バルブとして機能します。
バルブステムは 2 つのシールリングで設計されており、それらの間に漏れチャンバーが形成されます。内部漏れが発生した場合、製品は漏れ室に流入し、ドレンバルブから排出されます。メインバルブを開く前に、漏れチャンバーを洗浄して衛生的で安全な操作を確保できます。
| 材料 | 製品部品への問い合わせ | 316L(1.4404) |
| 非接触製品部品 | 304(1.4301) | |
| EN 102043.1B 証明書を提供します | ||
| シール材 | 標準 | EPDM |
| オプション | NBR、FPM、シリコーン | |
| すべてのシール材料は FDA 177.2600 に準拠しています。 | ||
| 温度 | 動作温度 | -20～+135℃(EPDM) |
| 滅菌温度 | 150℃(Max20min) | |
| プレッシャー | 使用圧力 | 0-5bar(標準) |
| 高圧要件の受け入れ | ||
| 空気圧の制御 | 5~8bar | |
| 表面処理 | 内部表面 | Ra≦0.8μm |
| 外面 | グリットブラスト | |
| 繋がり | 接続規格 | 溶接端:DIN 11850 シリーズ2 |
| 溶接端:インチパイプ標準 | ||
| 接続方法:溶接、ネジ、クランプ、フランジ | ||
| オプション | インテリジェントコントローラー | DC24V |
| 1/2電磁弁 | ||
| 位置センサー | DC24V | |
| 2 NPN/PNP位置センサー | ||

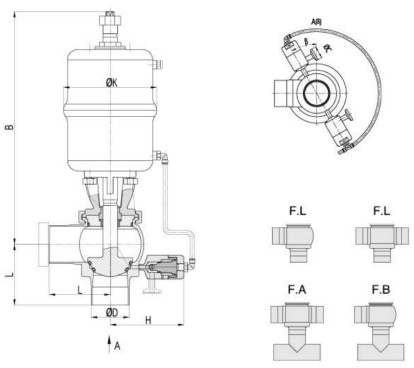

| DN | B | H | K | C | L | β | D | M(DINクランプ) |
| DN40 | 296 | 109 | 90 | 25.2 | 65 | 30° | 41×1.5 | 21.5 |
| DN50 | 325.5 | 115 | 130 | 25.2 | 85 | 30° | 53×1.5 | 21.5 |
| DN65 | 352 | 128 | 130 | 25.2 | 90 | 30° | 70×2.0 | 28 |
| DNBO | 422 | 137.5 | 195 | 25.2 | 110 | 30° | 85*2.0 | 28 |
| DN100 | 431 | 142.5 | 195 | 25.2 | 130 | 30° | 104*2.0 | 28 |
| インチ | B | H | K | C | L | β | 外径 | M(3Aクランプ) |
| 1.5° | 296 | 109 | 90 | 25.2 | 65 | 30° | 38.1×1.65 | 12.7 |
| 2.0° | 325.5 | 115 | 130 | 25.2 | 85 | 30° | 50.8*1.65 | 12.7 |
| 2.5フィート | 331 | 122.5 | 130 | 25.2 | 90 | 30° | 63.5×1.65 | 12.7 |
| 3.0° | 418.5 | 130 | 195 | 25.2 | 100 | 30° | 76.2*1.65 | 12.7 |
| 4.0° | 431 | 142.5 | 195 | 25.2 | 130 | 30° | 101.62.11 | 15.8 |
