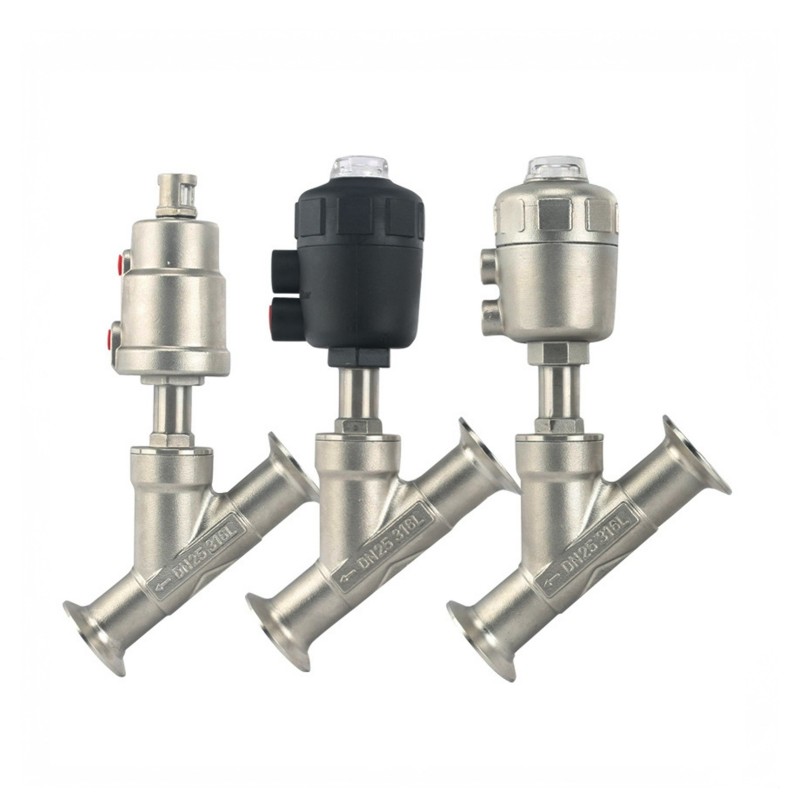

JZ5 シリーズ アングル シート バルブは、要求の厳しい用途で高効率の流量調整を行うために設計された空気圧操作の制御バルブです。このバルブは食品加工、化学生産、滅菌器、オートクレーブ、ドライクリーニング機、工業用乾燥機、醸造所で広く使用されており、信頼性が高く衛生的な制御を必要とする蒸気パイプライン システムや自動プロセス ラインに特に適しています。
JZ5 の動作原理は従来のグローブ バルブと同様ですが、最適化された Y ボディ構成とコンパクトな空気圧アクチュエータを備えています。この高度な設計により、流路断面積が大幅に増加し、最大 30% の流量増加が可能になり、乱流と圧力損失が減少してよりスムーズな流体力学が保証されます。
さらに、Y パターン本体内の媒体の流れ方向の変更により、より小型のアクチュエーターの使用が可能になり、高速で応答性の高い動作を維持しながら、バルブ全体の設置面積とエネルギー消費が削減されます。
流動効率の向上
素早い作動と信頼性の高いシール
連続運転でも長寿命
高温および蒸気環境における理想的なパフォーマンス
さまざまなサイズ、材質、接続タイプが用意されている JZ5 シリーズは、衛生用途および工業用流量制御用途向けの、多用途でメンテナンスが容易でコスト効率の高いソリューションです。
| 材料 | 製品部品への問い合わせ | 316L(1.4404) |
| 非接触製品部品 | 304(1.4301) | |
| EN 102043.1B 証明書を提供します | ||
| シール材 | 標準 | PTFE |
| オプション | FPM、シリコン、EPDM | |
| すべてのシール材料は FDA 177.2600 に準拠しています。 | ||
| 温度 | 使用温度 | -50～+180℃(PTFE) |
| プレッシャー | 製品圧力 | 0-16bar |
| 空気圧の制御 | 5~8bar | |
| 表面処理 | 内面 | Ra≦0.8μm |
| 外面 | マット | |
| 繋がり | 接続方法:溶接、ネジ、クランプ、フランジ | |
| 寸法(mm) | |||||||||
| サイズ | ボア | アクチュエーター | A | B | C | E | F | H | サウスウェールズ州 |
| φD | (mm) | (mm) | |||||||
| G1/2 | 13 | 50 | 85 | 173 | 12 | 64 | 44 | 137 | 27 |
| G34 | 20 | 50 | 95 | 178 | 12 | 64 | 44 | 145 | 32 |
| G1 | 25 | 63 | 105 | 212 | 14 | 80 | 52 | 173 | 41 |
| G1-1/4 | 32 | 63 | 120 | 255 | 16 | 101 | 60 | 210 | 50 |
| G1-1/2 | 40 | 63 | 130 | 301 | 18 | 127 | 73 | 280 | 55 |
| G2 | 50 | B0 | 150 | 346 | 20 | 153 | B6 | 301 | 70 |
| G2-1/2 | 65 | 80 | 185 | 372 | 22 | 153 | 86 | 315 | 70 |
| 寸法(mm) | |||||||
| サイズ | ボア | KV | 使用圧力 | 空気圧の制御 | アクチュエーター | 流れ | NC/NO |
| (mm) | [m3h] | [バー] | バー | (mm) | |||
| G3/8 | 13 | 3.7 | 0-16 | 4 | 40 | 席に上がって |
|
| G1/2 | 13 | 4.2 | 0-16 | 2.7 | 50 | 席に上がって | |
| G3/4 | 20 | 8 | 0-16 | 2.7 | 50 | 席に上がって | |
| G1 | 25 | 19 | 0-16 | 2 | 63 | 席に上がって | |
| G11/4 | 32 | 27.5 | 0-16 | 2 | 63 | 席に上がって | |
| G11/2 | 40 | 42 | 0-16 | 2 | 63 | 席に上がって | |
| G2 | 50 | 52 | 0-16 | 2 | 63 | シートをUDします | |
| G21/2 | 65 | 77 | 0-14 | 1.6 | 80 | 席に上がって | |
