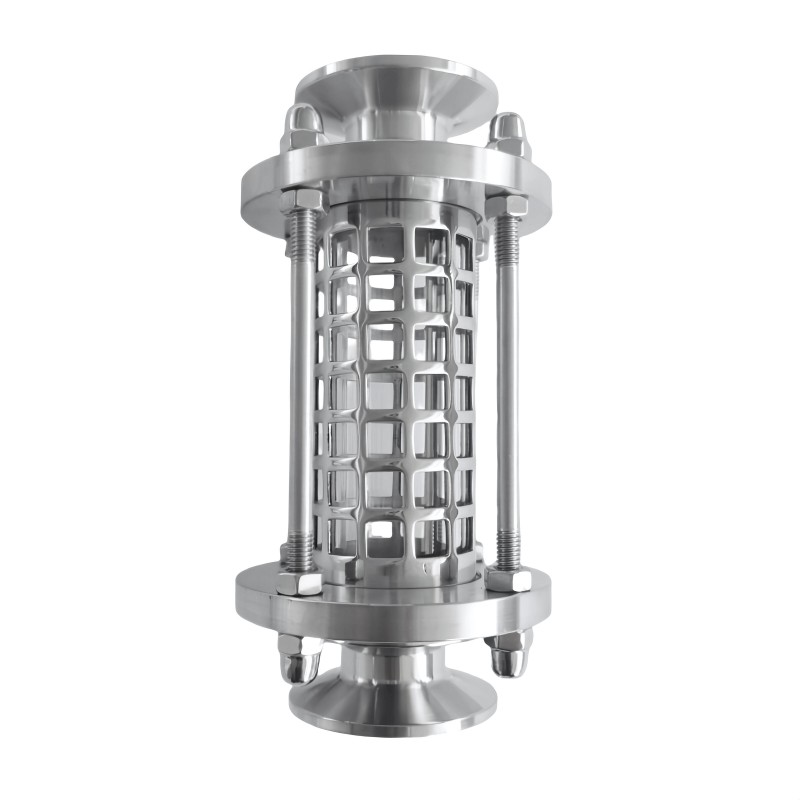

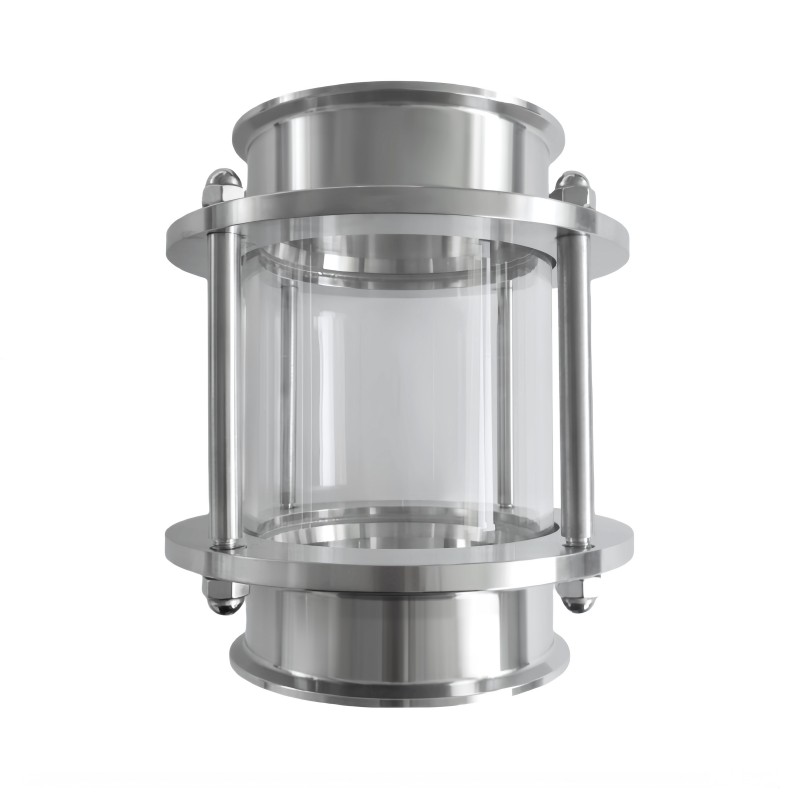

ストレートウェイサイトグラス

ストレートウェイサイトグラスは、さまざまな条件に応じて機器の動作状況を確認するために使用され、AOMIは要件を満たすためにさまざまなサイトグラスを提供し、食品、飲料、薬局エリアなどに広く使用されています。まっすぐなサイトグラス、360 度の視認性、金属保護ネット、水平および直立設定を選択します。パイプとのセットに使用します。

お問い合わせを送信

製品説明

技術データ
材料	製品部品に連絡する	316L(1.4404)
	非接触製品部品	304(1.4301)
	EN 10204 3.1B 証明書を提供します
覗き窓	パイフェックスガラス（直視ガラス）
	パイレックスガラス/強化ガラス（ユニオンサイトグラス）
Seal material	標準	EPDM
	オプション	FPM、シリコン。 PTFE。 NBR
	シール材質は FDA 177.2600 に準拠
温度範囲	-20℃～+135℃（EPDM）
表面処理	内面	Ra ≤ 0.8 μm
	外面仕上げ	Ra ≤ 1.6 μm
繋がり	接続方法：溶接、ネジ、クランプ、フランジ

ストレートウェイサイトグラスパラメータ

溶接シリーズ

サイズ	A	B	C	H
1”	22.1	25.4	76	138
1.5インチ	34.8	38.1	85	138
2”	47.5	50.8	100	144
2.5インチ	60.2	63.5	115	144
3”	72.9	76.2	125	150
4”	97.38	101.6	162	154

INCH規格溶接シリーズ

サイズ	A	B	C	H
DN25	26	29	79	136
DN32	32	35	85	136
DN40	38	41	92	140
DN50	50	53	108	140
DN65	66	70	127	140
DN80	81	85	142	152
DN100	100	104	162	152

DIN規格溶接シリーズ

クランプシリーズ

サイズ	A	B	C	H
1”	22.1	50.5	76	162
1.5インチ	34.8	50.5	85	166
2”	47.5	64	100	170
2.5インチ	60.2	77.5	115	174
3”	72.9	91	125	174
4”	97.38	119	162	192

3A/SMS/ISO規格オスシリーズ

サイズ	A	B	C	H
DN25	26	50.5	79	160
DN32	32	50.5	85	160
DN40	38	50.5	92	162
DN50	50	64	108	164
DN65	66	77.5	127	164
DN80	81	91	142	188
DN100	100	119	162	192

DIN規格クランプシリーズ

3A/SMS/ISO規格オスシリーズ

サイズ	A	B	C	H
1”	22.1	37.13 アクメ 8TPI	76	162
1.5インチ	34.8	50.65 アクメ 8TPI	85	166
2”	47.5	64.16 アクメ 8TPI	100	170
2.5インチ	60.2	77.67 アクメ 8TPI	115	174
3”	72.9	91.19 アクメ 8TPI	125	170
4”	97.38	119.25 アクメ 8TPI	162	192

3A/SMS/ISO規格オスシリーズ

サイズ	A	B	C	H
DN25	26	Rd52*1/6”	79	160
DN32	32	Rd58*1/6”	85	160
DN40	38	Rd65*1/6”	92	162
DN50	50	Rd78*1/6”	108	164
DN65	66	Rd95*1/6”	127	164
DN80	81	Rd110*1/6”	142	188
DN100	100	Rd130*1/6”	162	192
