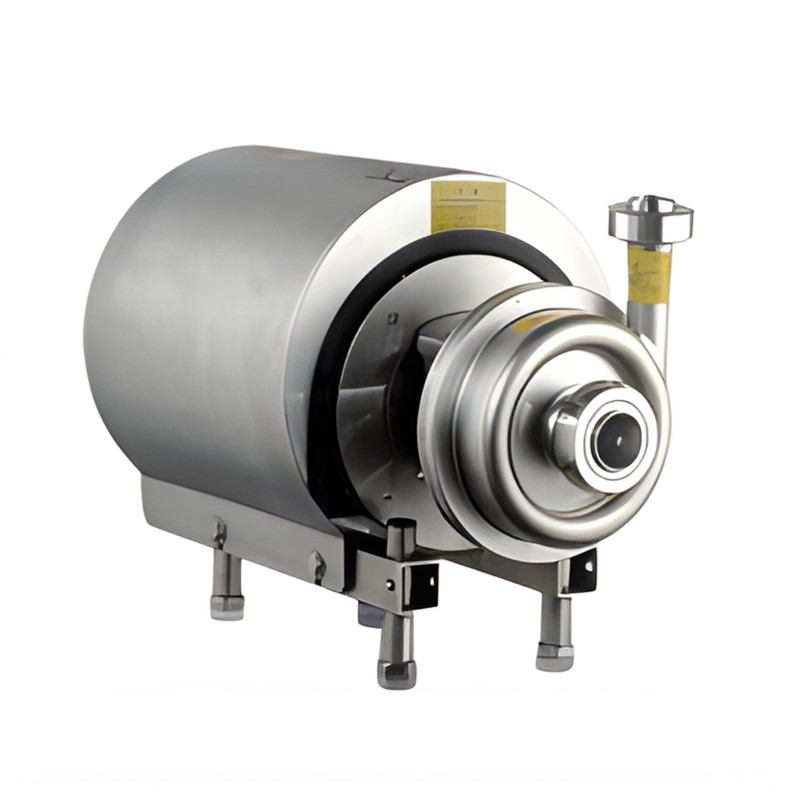

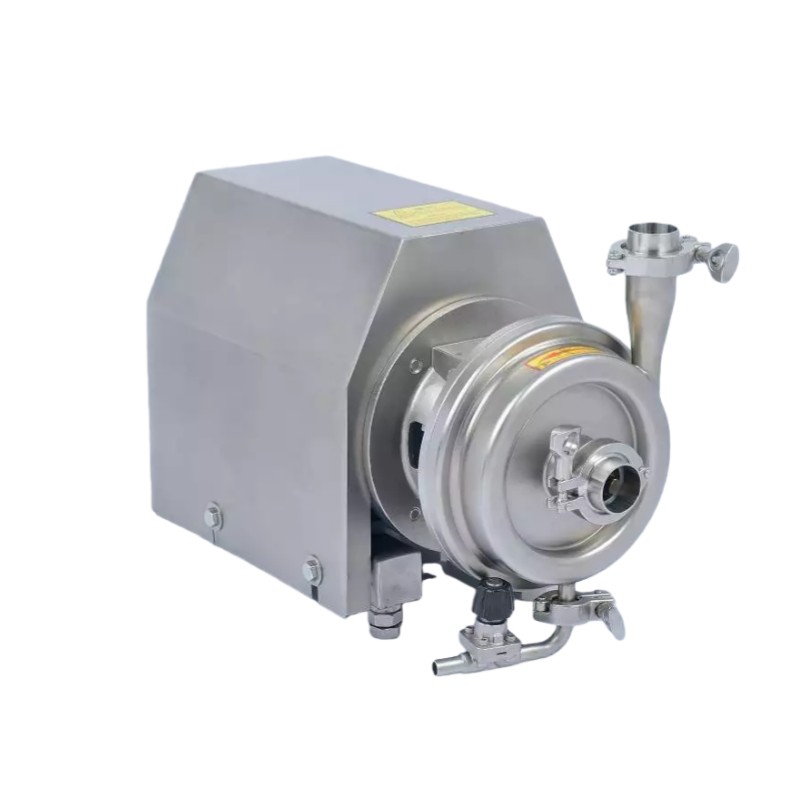

サニタリー渦巻ポンプ

AMH シリーズ遠心ポンプ – 高効率で衛生的な設計

衛生用遠心ポンプは、衛生用途の厳しい要件を満たすように設計された高性能でコスト効率の高い遠心ポンプであり、製品の取り扱いに優しく、優れた耐薬品性を備えています。 AMH シリーズには AMH-5、-10、-15、-20、-25、-30、-35、-40、-45 の 9 つの異なるサイズがあり、さまざまなプロセスの要求に適合する多用途のオプションを提供します。

標準デザイン

各 AMH ポンプは、標準的な電気モーター、ポンプ シャフト、フレキシブル カップリング (AMH-5 はウェッジ ボルトを使用)、アダプター、バックプレート、インペラ、ポンプ ケーシング、メカニカル シールで構成されています。すべてのモデルは CIP (Clean-In-Place) システムと完全に互換性があり、最適な衛生状態を確保するための大きな半径の移行部と洗浄可能なシールを備えた衛生的な設計原則を特徴としています。
衛生的な用途向けに、AMH ポンプには耐久性のあるステンレス鋼のモーター カバーが装備されており、モーターを保護し、衛生的な操作をサポートします。すべての完全な AMH ユニットには、安定して柔軟に設置できる 4 本の調整可能なステンレス鋼製サポートレッグが含まれています。
産業用（非衛生的）用途では、ステンレス鋼製モーター カバーなしの AMH ポンプも利用でき、堅牢な性能を維持しながら、より経済的なソリューションを提供します。

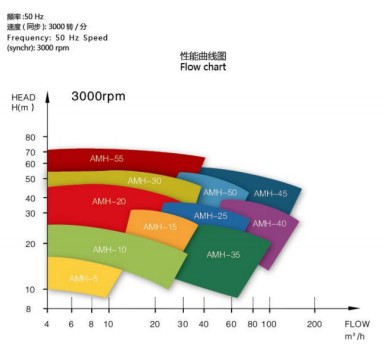

パラメータ

シャフトシール

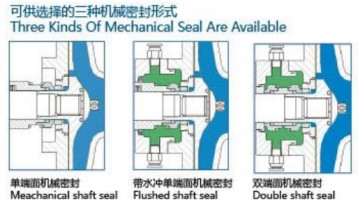

AMHポンプには外部シングルメカニカルシールまたは水洗メカニカルシールが装備されています。固定シール リングは、炭化ケイ素または炭化タングステンと組み合わせた AISI 316L ステンレス鋼で作られており、回転シール リングは通常、高級カーボン (グラファイト) で作られています。水洗構成の場合は、長期的な性能を向上させるための耐久性のあるリップ シールも含まれています。さらに、AMH ポンプにはオプションでダブル メカニカル シールを取り付けることができ、より厳しいプロセス要件を満たすことができ、幅広い衛生条件および産業条件下で信頼性の高い動作を保証します。

フラッシュシャフトシール (AMH-5 ～ AMH-45):
最大水圧入口: 1 bar
水使用量：0.25～0.5L/min
ダブルメカニカルシャフトシール:
最大水圧入口 (AMH-5 ～ AMH-45): 500 kPa (5 bar)
水使用量：0.25～0.5L/min
FSS および DMSS の接続:
R 1/8" (BSP) おねじ
モーター：
IECメートル規格に準拠したフートフランジモーター
2 極 = 3000 rpm、50 Hz
IP55保護
絶縁クラスF
電圧と周波数:
3 相、50 Hz、220 ～ 240 V Δ / 380 ～ 420 V Y (≤ 4 kW)
3 相、50 Hz、380 ～ 420 V Δ / 660 ～ 690 V Y (5.5 kW 以上の場合)
モーターサイズ:
50Hz：0.75、1.1、1.5、2.2、3、4、5.5、7.5、11、15、18.5、22kW
注文情報:
ご注文の際は以下をご指定ください。
ポンプの種類
電圧と周波数
接続タイプ
流量、圧力、温度
製品の密度と粘度
追加オプション

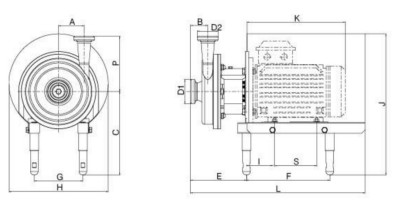

AMH-5

AMH-10

AMH-15

AMH-20

AMH-25

AMH-30

AMH-35

AMH-40
